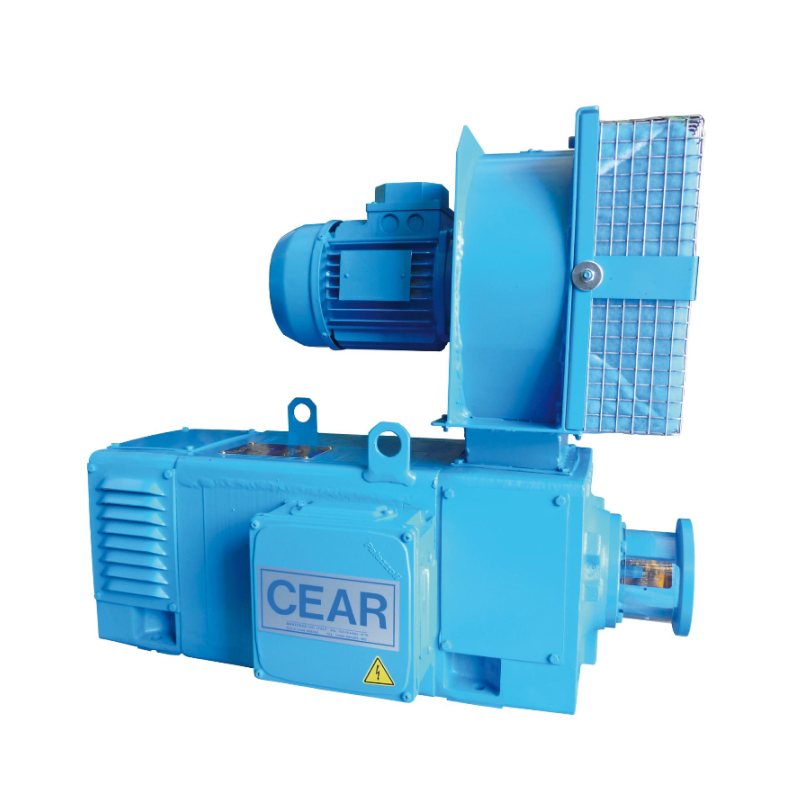

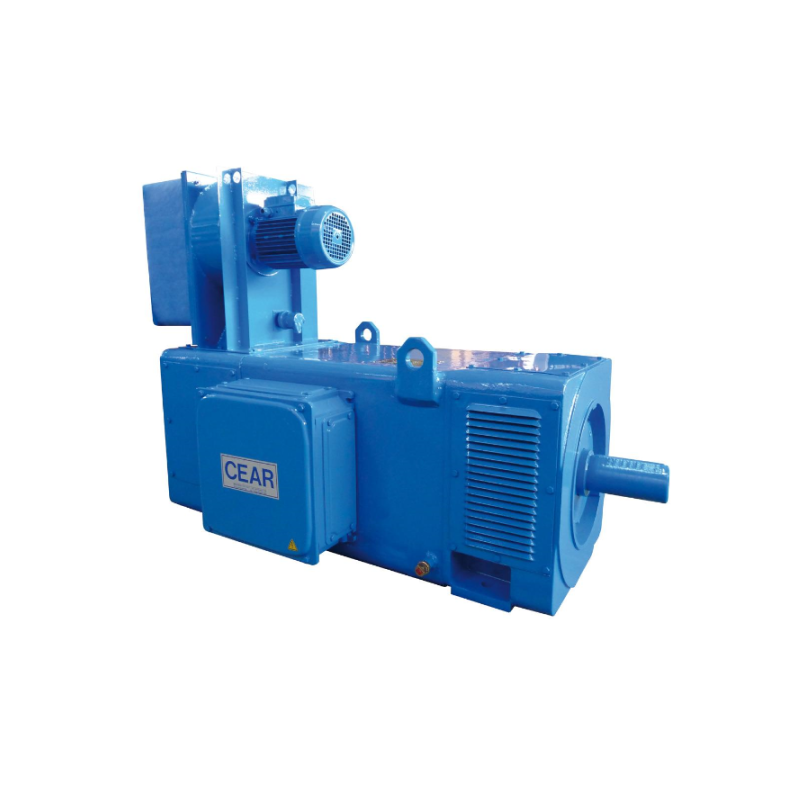

意大利CEAR方形机座直流电机MGL 80 L 用于惯量测试系统

电机型号：MGL 80 L

输出轴尺寸：标准轴端 直径 24mm x 长度 50mm

额定功率 (Pn)：4.69 kW

额定转速 (n)：2370 1/min (转/分)

额定扭矩 (C)：19 Nm

电枢电压 (Ua)：420 V

电枢电流 (Ia)：13.2 A

励磁电压 (Uf)：310 V

励磁电流 (If)：0.9 A

技术特征：

安装形式：V36

防护等级：IP 23

冷却方式：IC 06 – 独立风机冷却 (进气口位于顶部，三相 230/400V/50Hz – 0.12kW – 2级电机)

联轴方式：通过联轴器连接

励磁方式：他励

绝缘/温升等级：H级绝缘 / F级温升

环境温度：40 °C

海拔高度：1000 米

工作制：S1 - 连续工作制

接线盒位置：位于顶部，面向驱动端 (D.E.) 侧

定子保护：定子绕组内嵌 PTC 热保护器

轴端配置：第二轴端带法兰，用于安装制动器或标准 B10 测速发电机

MGL 80 L技术特点

方形定子结构：采用全叠片式方形定子设计，有效提升空间利用率与散热效率。在同等体积条件下，能够实现更高效的功率输出。

低速扭矩特性：得益于精密的励磁控制技术，电机在低转速工况下仍能保持恒定的扭矩输出，可满足卷绕、拉丝等工艺对张力控制的严苛要求。

高等级绝缘体系：系统配置 H 级绝缘材料（耐热达 180°C），设计标准参考 F 级温升（155°C），为电机运行预留了充足的安全裕量，助力延长设备使用寿命。

模块化附件集成：电机后端预留标准接口，支持便捷加装测速发电机、编码器或电磁制动器，满足多样化的闭环控制需求。
