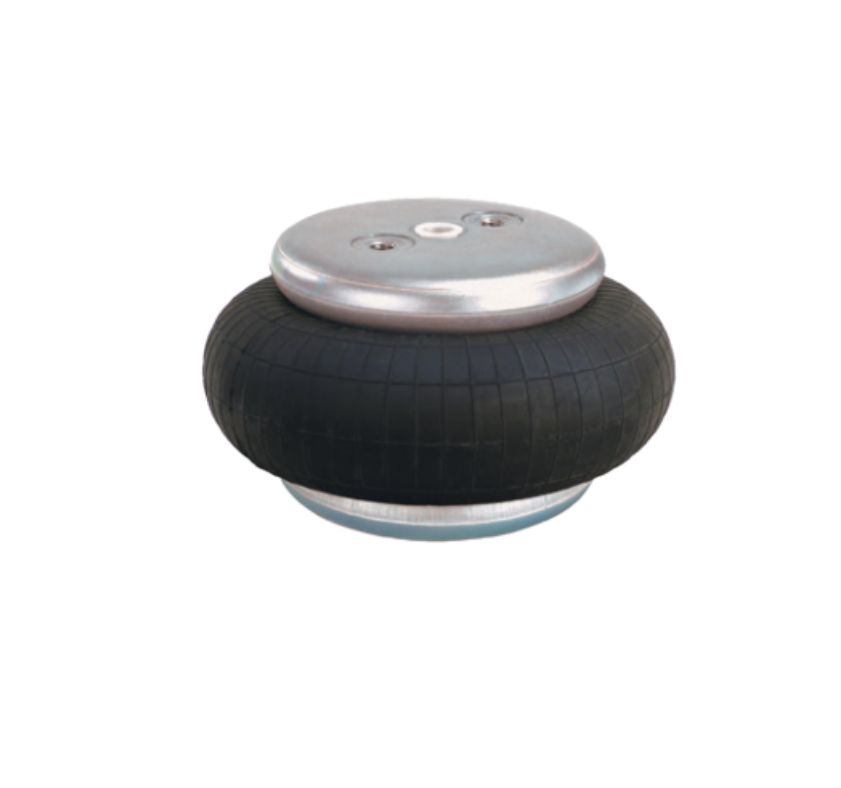

W-GY 系列 (工业空气减震器 / Air Springs)

结构类型：单波卷曲型 (Single Convolution)

主要用途：重型设备隔振、压力机缓冲、执行元件

推荐工作高度：80 mm

压缩高度：50 mm

伸展高度：105 mm

行程：55 mm

气囊外径 (@ 7 bar)：165 mm

建议安装预留空间直径：180 mm (防止摩擦干涉)

允许工作压力范围：0.9 bar 至 8.0 bar

承载能力 (@ 2 bar)：约 2.8 kN (280 kg)

承载能力 (@ 4 bar)：约 6.0 kN (600 kg)

承载能力 (@ 6 bar)：约 9.2 kN (920 kg)

承载能力 (@ 8 bar)：约 12.5 kN (1250 kg)

固有频率：2.5 Hz - 3.5 Hz

隔振效率：在 50 Hz (3000 rpm) 运转频率下，隔振率 > 95%

倾斜角度：约 15 度

气囊主体材质：CR (氯丁橡胶)

端盖材质：镀锌钢 (可选不锈钢)

工作温度范围：-40 摄氏度 至 +70 摄氏度

化学抗性：具有良好的抗油、抗臭氧及耐老化性能

工业减震器，重型减震器，弹性流体减震器和弹簧，电梯减震器，减速缸，速度控制器，旋转阻尼器，托盘挡块、防反弹挡块、定位缸，气弹簧，空气弹簧，聚氨酯缓冲器，金属缓冲垫

Weforma 空气弹簧为机器的防震存储提供解决方案。从设计到单个系统组件安装全的套解决方案。

Weforma 空气弹簧具有低固有频率，根据型号不同，其固有频率在 0.5 Hz 至 3.5 Hz 之间。其承载能力从 0.5 kN 到 440 kN 不等，可有效安装轻型测量机以及重型基础。

Weforma 空气弹簧适用于多种气动缸和液压缸应用。其提升力从 0.5 kN 到 440 kN，直径从 60 mm 到 950 mm。行程可达 455 mm。

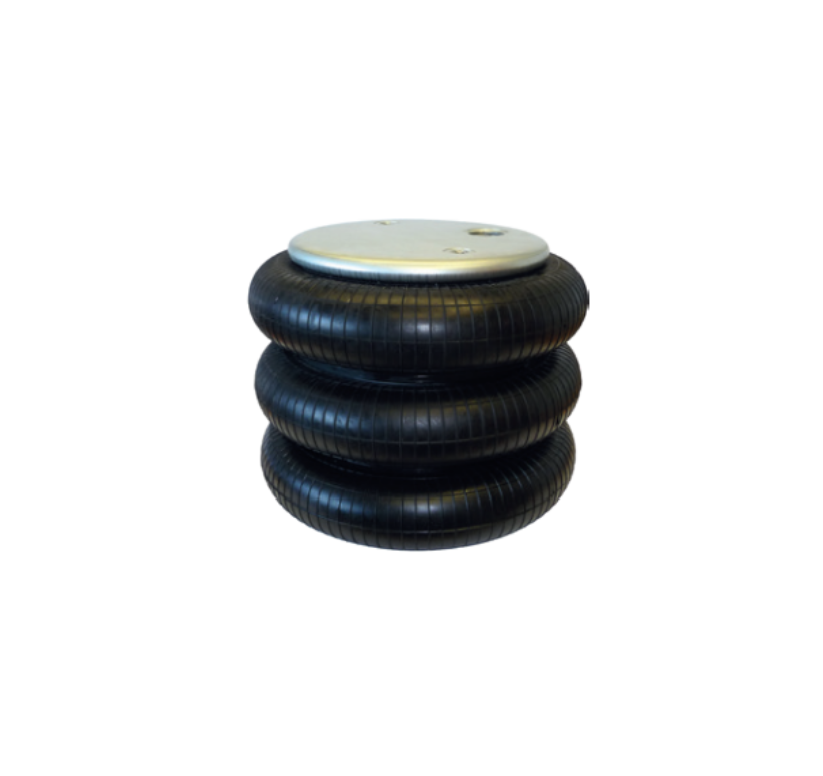

三层回旋式空气弹簧

工作压力：1 - 8 bar

温度：-40ºC -  +70ºC

压缩空气：含油/无油

横向位移：最大 20 mm

倾斜能力：最大 20º

回复力：400 - 500 N

L0501000772100

LDS-50-1000-FV-7721

重型减震器

含前法兰
