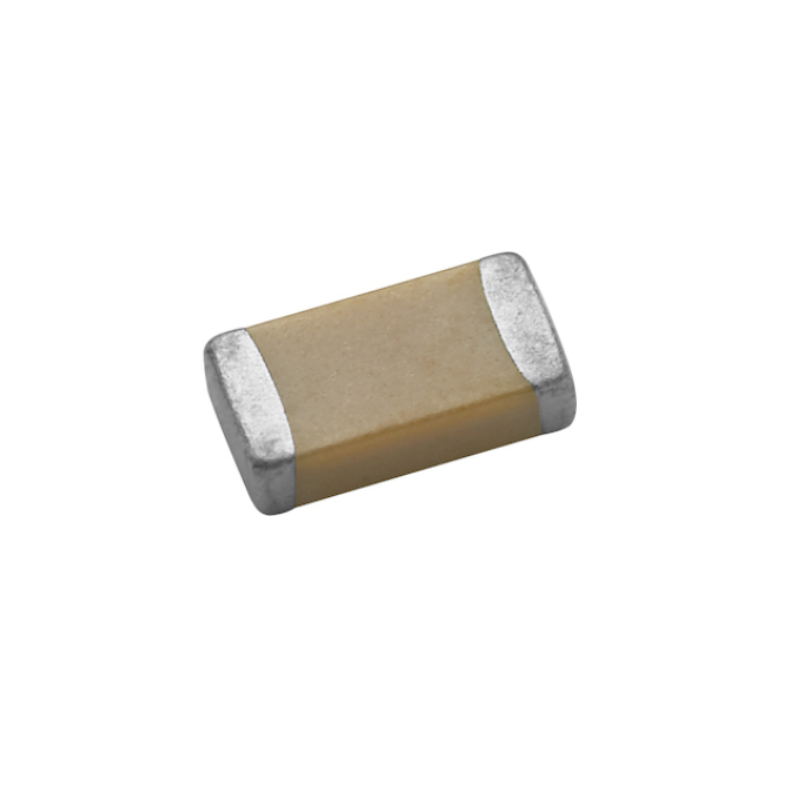

vishay表面贴装多层陶瓷片式电容器适用于高可靠性应用

vishay表面贴装多层陶瓷片式电容器适用于高可靠性应用，湿法制造工艺，可靠的贵金属电极 (NME) 系统

通用规格

备注

电气特性（除非另有说明）在 +25 °C 下为准

工作温度：-55 °C 至 +125 °C

电容范围：1.0 pF 至 39 nF

电压范围：10 VDC 至 600 VDC

电容温度系数 (TCC)：

-55 °C 至 +125 °C 范围内为 0 ppm/°C ± 30 ppm/°C

耗散因数 (DF)：

1.0 VRMS 为 0.1%，

≤ 1000 pF 时为 1 MHz

1.0 VRMS 为 0.1%，

> 1000 pF 时为 1 kHz

绝缘电阻：

+25 °C 时 100 000 MΩ或 1000 ΩF，以较小者为准

+125 °C 时： 10 000 MΩ 或 100 ΩF，以较小者为准

老化率：每十年 0%

介电强度测试：

按照 EIA 198-2-E 标准 103 号方法进行。

施加测试电压

≤ 200 VDC（额定电压）：额定电压的 250%

500 VDC（额定电压）：额定电压的 200%

630 VDC（额定电压）：额定电压的 150%
