OEMER_HQL80L大功率变频感应电机高轴上扭矩包装应用

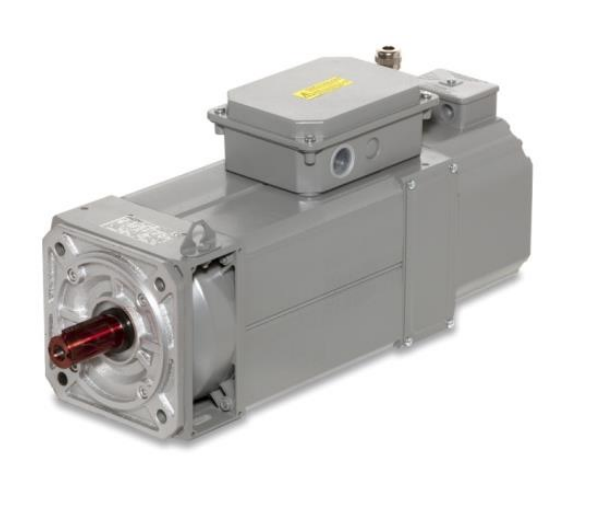

OEMER_HQL80L变频三相异步电动机

额定功率（580RPM）KW  1,3

额定电流（580RPM）A  3,0

额定扭矩（580RPM）NM  20,9

效率（580RPM）  76,1%

额定功率（1000RPM）KW  2,1

额定电流（1000RPM）A  4,5

额定扭矩（1000RPM）NM  20,0

效率（1000RPM）  82,9%

额定功率（1800RPM）KW  3,6

额定电流（1800RPM）A  7,5

额定扭矩（1800RPM）NM  19,0

效率（1800RPM）  85,8%

最大转速 RPM 9000

最大扭矩 NM 48

转动惯量 Kgm2 0,0102

重量 Kg 31

HQL-HQLa电机的特点：

轴上的高功率/高扭矩；

高转速动态；

紧凑的尺寸；

恒定扭矩/功率下的广泛工作范围；

高效率 - 低噪音

QL系列具体型号：

OEMER_QL100S

OEMER_QL100M

OEMER_QL100L

OEMER_QL100P

OEMER_QL100X

OEMER_HQL132S

OEMER_HQL160M

OEMER_HQL180P

OEMER_HQL225M

OEMER_HQL280S

OEMER_HQL355M

OEMER_HQLa80S

OEMER_HQLa80X

OEMER_HQLa100M

OEMER_HQLa132S

OEMER_HQLa160L

OEMER_HQLa180P

OEMER_HQLa225M

OEMER_HQLa280L

基本配置：

平衡方式： 半键、全键或无键可按要求

环境温度： -20…+40°C

定子材料： 磁钢

覆盖材料： 框架 80…160 铝，框架 180…355 铸铁

轴钢： C45 – 39NiCrMo 应要求提供

接线盒位置： 标准位置顶部安装，根据要求侧面安装

可选配置：

编码器、PTC、KTY84-130、PT100、径向风扇、停车制动器、绝缘轴承、高速轴承、空间加热器
