M&S ArmaturenSV04型蝶阀具有高密封性和耐久性

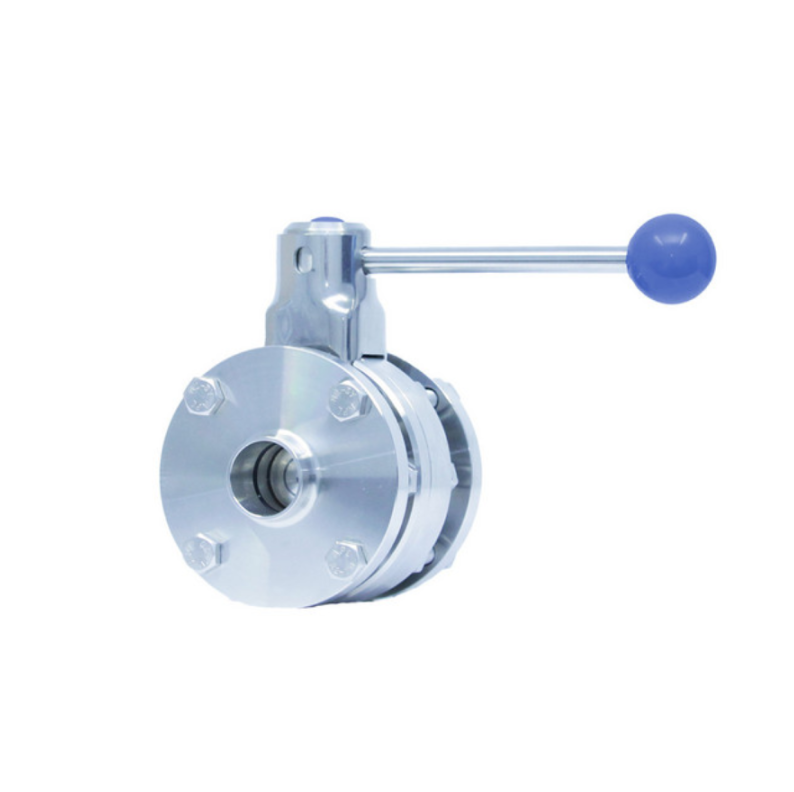

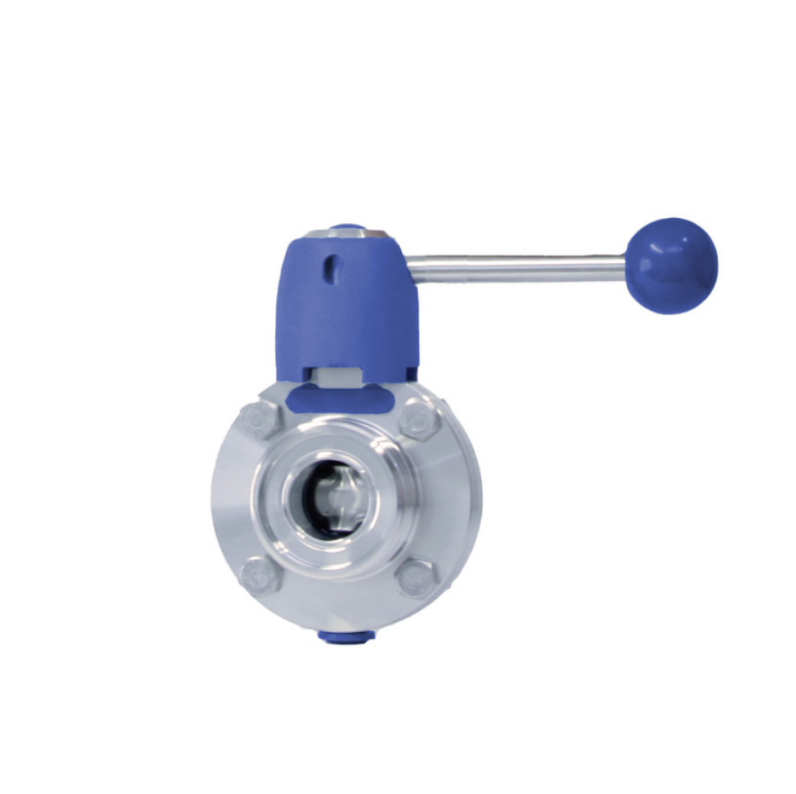

SV04手动蝶阀（带手柄操作机构）

通径范围：DN 15 - DN 200（对应英制1" - 4"）

结构尺寸标注：

ØB：阀体法兰外径

A1：阀体法兰厚度

ØE1：阀体内通径

D：手柄总长度

C：手柄操作高度

阀体/主体材质：

304/304L（对应材料号1.4301/1.4307）

316L（对应材料号1.4404）

可选密封件材质：

VMQ（硅橡胶）

EPDM（三元乙丙橡胶）

FKM（氟橡胶）

HNBR（氢化丁腈橡胶）

与介质接触表面：Ra ≤ 0.8 μm

非介质接触表面：Ra ≤ 1.6 μm

表面处理：车床精车（lathe clean）

改良了密封件几何形状，在真空条件下具有更高密封性和耐久性。

采用能简化组装的结构设计，安装更顺手，可轻松集成执行器或位置反馈装置。

可提供达 16 bar 的机壳强度（至 DN 100）；也可选配环保排气标准（TA-Luft 标记）、ATEX 防爆版本等。

清洁保养便利，结构设计支持快速拆装与静态消毒，增强耐用性与卫生性能

适用介质：液体、粘稠液体，有限范围内气体；可用作管道、容器等中的关断或流量控制，也可做泄漏蝶阀用于产品与清洁介质间隔离
