mayr轴联轴器直线制动驱动技术用于机器人行业

mayr轴联轴器直线制动驱动技术用于机器人行业,在传递扭矩的同时补偿轴之间可能存在的轴向、径向或角向误差

技术参数主要功能基本配置可选配置质量保证

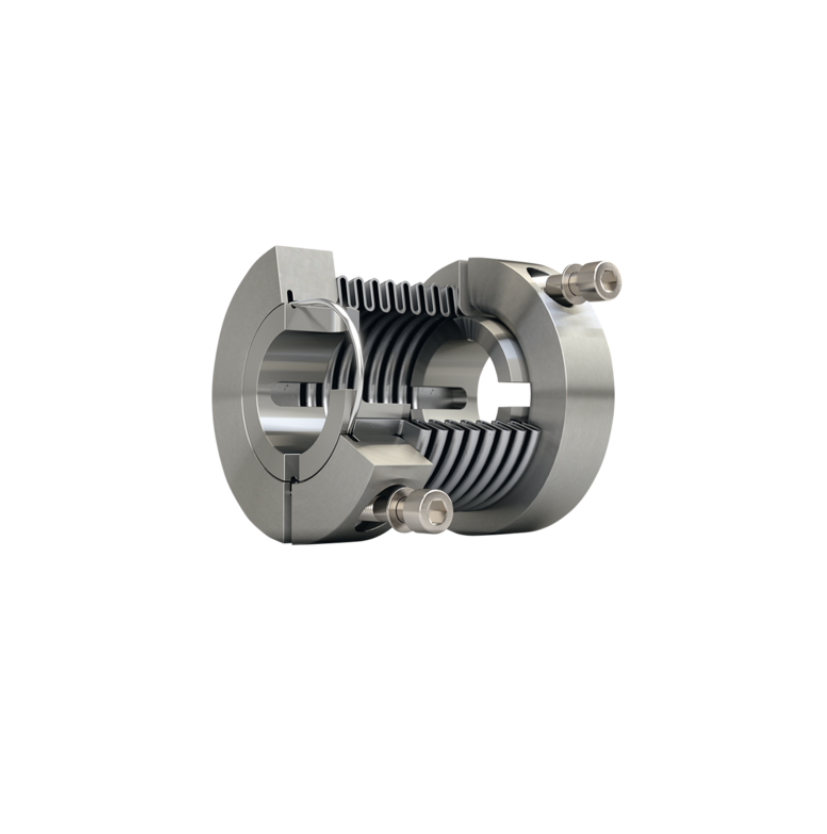

smartflex金属波纹管联轴器

用途/类型

用于连接两根轴,在传递扭矩的同时补偿轴之间可能存在的径向、轴向、角向偏差(misalignment)。

无背隙(backlash-free),适合伺服驱动、高速、高动态响应应用。

规格尺寸 (Size) 0, 1, 2, 3, 4, 5

标称扭矩 Size 0: 16 Nm;Size 1: 40 Nm;Size 2: 100 Nm;Size 3: 200 Nm;Size 4: 400 Nm;Size 5: 700 Nm

转速 Size 0: 10,000 min⁻¹;Size 1: 8,000 min⁻¹;Size 2: 6,000 min⁻¹;Size 3: 4,000 min⁻¹;Size 4: 3,000 min⁻¹;Size 5: 2,500 min⁻¹

孔径范围(轴孔)Size 0: ≈ 8-19 mm;Size 1: 11-25 mm;Size 2: 16-36 mm;Size 3: 18-50 mm;Size 4: 30-62 mm;Size 5: 40-85 mm

温度适应 可持续使用温度高约 +120 °C


Shaft Couplings(轴联轴器 / 轴耦合器)

联轴器用于连接驱动轴和被驱动轴,在传递扭矩的同时补偿轴之间可能存在的轴向、径向或角向误差。刚性类通常用于高精度、高动态响应、重载应用;柔性类用于需要减震、降低振动、容许一定误差对中等应用。 smartflex 结构维护性好,可拆卸模块化设计;ROBA-DS 高性能刚性联轴器适合高速或高转矩场合。


构造

波纹管体(steel bellows)非焊接、非粘接,不是翻边,而是通过夹环(clamping rings)和轴套(reducing bushings)夹紧固定,便于拆装与替换轴孔尺寸。

模块化设计,长波纹管或短波纹管可选,孔径可变,轴孔通过轴套调节。

无背隙(backlash-free),高刚性扭转传动。
