maxonRE-max270380石墨电刷电机齿轮箱组合现货供应高功率密度

电机RE-max 17 Ø17 mm, 石墨电刷, 4.5 Watt, 带端子

额定电压值

额定电压 12 V

空载转速 11100 rpm

空载电流 38 mA

额定转速 8150 rpm

额定转矩（最大连续转矩） 3.78 mNm

额定电流（最大连续负载电流） 0.41 A

堵转转矩 14.7 mNm

堵转电流 1.45 A

最大效率 71 %

特征值

相间电阻 8.25 Ω

相间电感 0.205 mH

转矩常数 10.1 mNm/A

转速常数 946 rpm/V

转速/转矩斜率 774 rpm/mNm

机械时间常数 7.02 ms

转子惯量 0.867 gcm²

热参数

外壳-环境热阻 35 K/W

绕组-外壳热阻 12 K/W

绕组热时间常数 7.74 s

电机热时间常数 343 s

环境温度 -30...+85 °C

绕组最高允许温度 +125 °C

机械参数

轴承类型 烧结轴承

最大允许转速 11900 rpm

轴向间隙 0.05 - 0.15 mm

径向间隙 0.012 mm

最大轴向载荷（动态） 0.8 N

最大轴向压配合力（静态） 35 N

（静态，支撑轴） 200 N

最大径向载荷 1.4 N, 5 mm（距离法兰）

其它参数

极对数 1

换向片数量 7

重量 26 g

主要功能：

电机特点在于功率高，能耗低，并能够提供应用所需的高转矩，电机拥有无铁绕组和钕磁铁，结构体积小，并具备的坚固性和耐用性

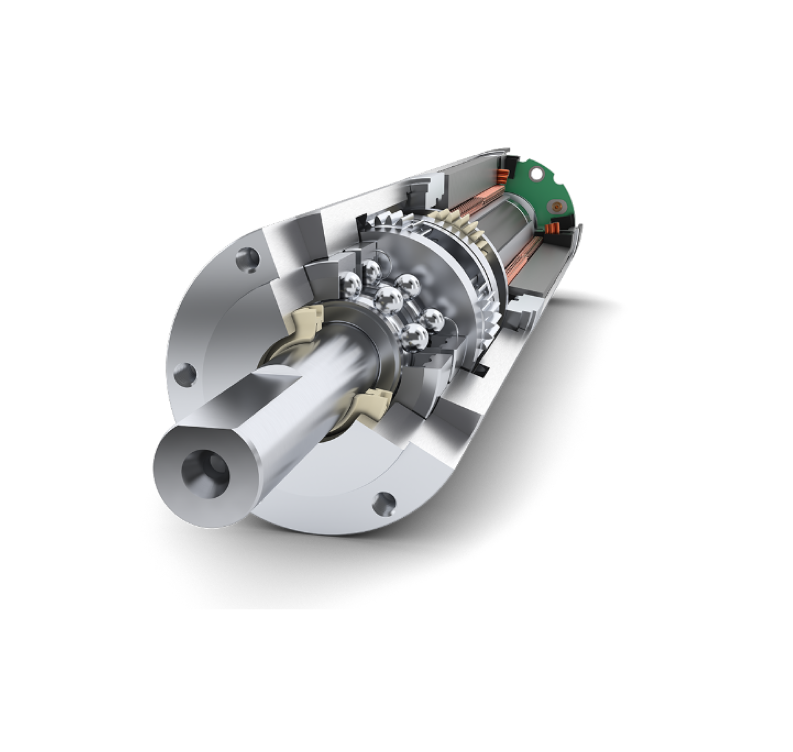

基本配置：

行星齿轮箱  GP 16 A Ø16 mm, 0.1 - 0.3 Nm, 金属材质, 滑动轴承

电机 RE-max 17 Ø17 mm, 石墨电刷, 4.5 Watt, 带端子

传感器 MR 编码器, M 型, 32 线, 2 通道

编码器具体参数：

每旋转一周的脉冲数 32

通道数 2

线驱动 No

最大转速 15000 rpm

技术参数

供电电压 2.7...5.5 V

输出信号 TTL

驱动逻辑 TTL

每通道输出电流 0...5 mA

相移 90 °e

相移，误差 45 °e

零位信号与A/B通道信号同步 No

编码盘最大惯量 0.09 gcm²

工作温度 -40...+85 °C
