EC-max 22 Ø22 mm, 无刷, 12 Watt, 带霍尔传感器
额定电压值
额定电压 24 V
空载转速 12100 rpm
空载电流 77.3 mA
额定转速 8250 rpm
额定转矩(最大连续转矩) 10.8 mNm
额定电流(最大连续负载电流) 0.657 A
堵转转矩 35.1 mNm
堵转电流 1.94 A
最大效率 65 %
特征值
相间电阻 12.4 Ω
相间电感 0.488 mH
转矩常数 18.1 mNm/A
转速常数 526 rpm/V
转速/转矩斜率 360 rpm/mNm
机械时间常数 8.47 ms
转子惯量 2.25 gcm²
热参数
外壳-环境热阻 13.5 K/W
绕组-外壳热阻 1.72 K/W
绕组热时间常数 1.84 s
电机热时间常数 567 s
环境温度 -40...+100 °C
绕组最高允许温度 +155 °C
机械参数
轴承类型 球轴承
最大允许转速 18000 rpm
轴向间隙 0 mm,径向负载为 < 4 N 时
0.14 mm,径向负载为 > 4 N 时
最大轴向载荷(动态) 3.5 N
最大轴向压配合力(静态) 53 N
(静态,支撑轴) 1400 N
最大径向载荷 16 N, 5 mm(距离法兰)
其它参数
极对数 1
相数 3

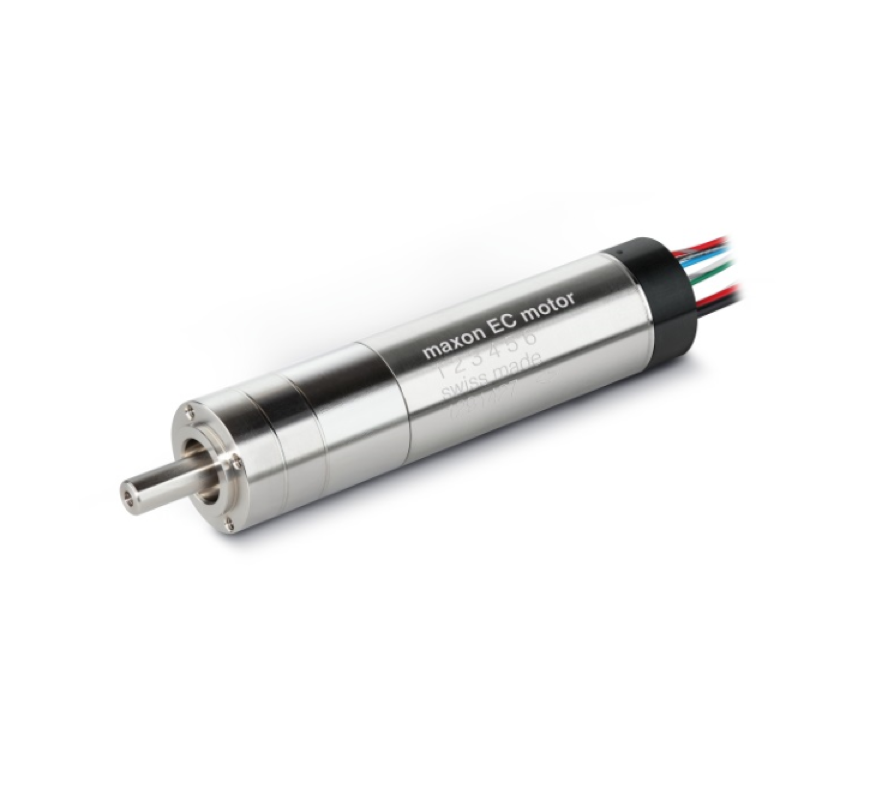

maxon无刷直流电机
具有电子换向的maxon EC电机具有转矩特性良好、功率高、转速范围大和使用寿命长久等优点。 它调节性能出色,因此可实现精确定位。maxon EC-max电机为高性价比系列。 如果使用空间较为狭小,还可选择maxon盘式电机
1.ECX SPEED系列:可达到高转速(至120000 rpm)并可消毒灭菌达2000次;
2.EC系列:直径4 – 90mm,功率1.2 – 400W;转矩性能优异、功率高、转速范;围大、使用寿命长;
3.EC-max系列:直径16 – 40mm,功率5 – 120W;无刷式设计,适用于长时间运行,性价比高;
4.EC-4pole系列:直径22 – 32mm,功率90 – 480W;4极强力电机拥有好的体积重量单位功率比, 使用寿命长。
5.EC-i系列:性能强劲,无刷且价格经济;尺寸紧凑;直径30 - 52 mm,功率30 - 180 W;

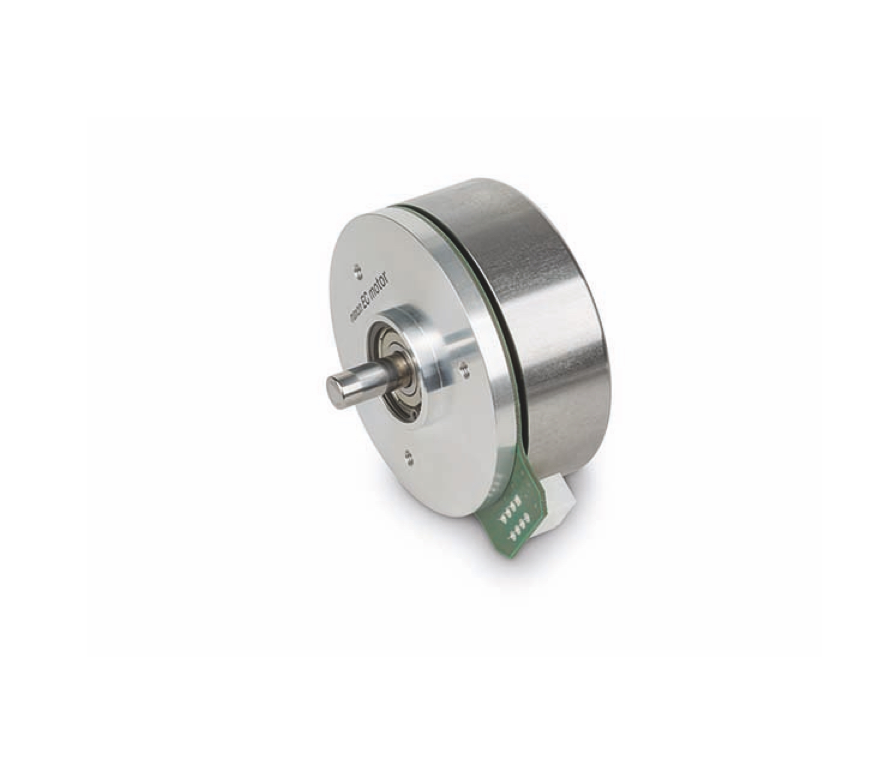

6.EC flat系列:薄型设计的无刷DC 盘式电机;直径9.2 – 90mm,功率0.2 – 260W;性能优异,价格经济;带有霍尔传感器和内置电子装置。

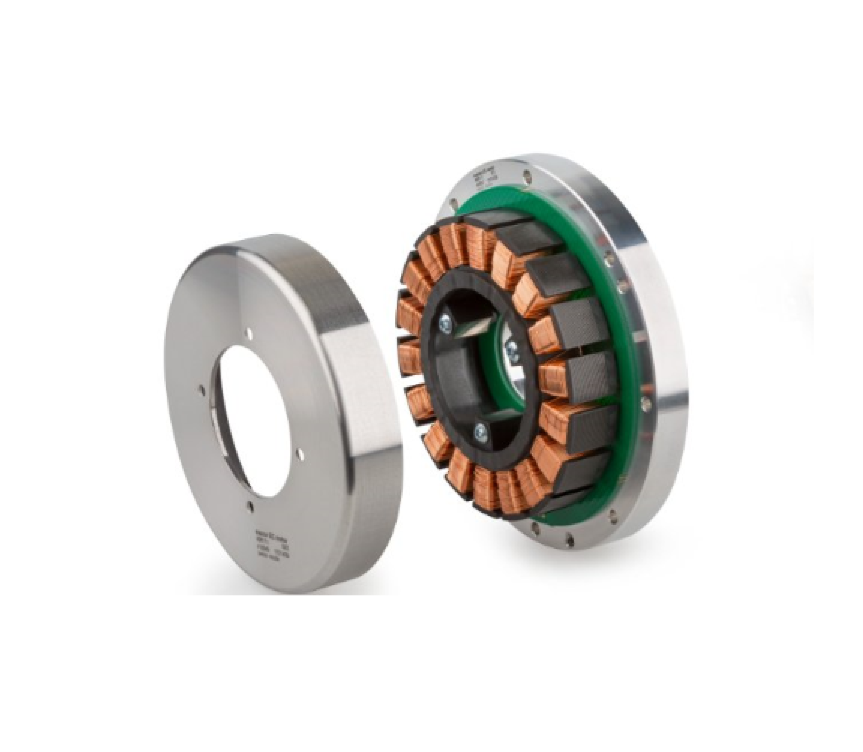

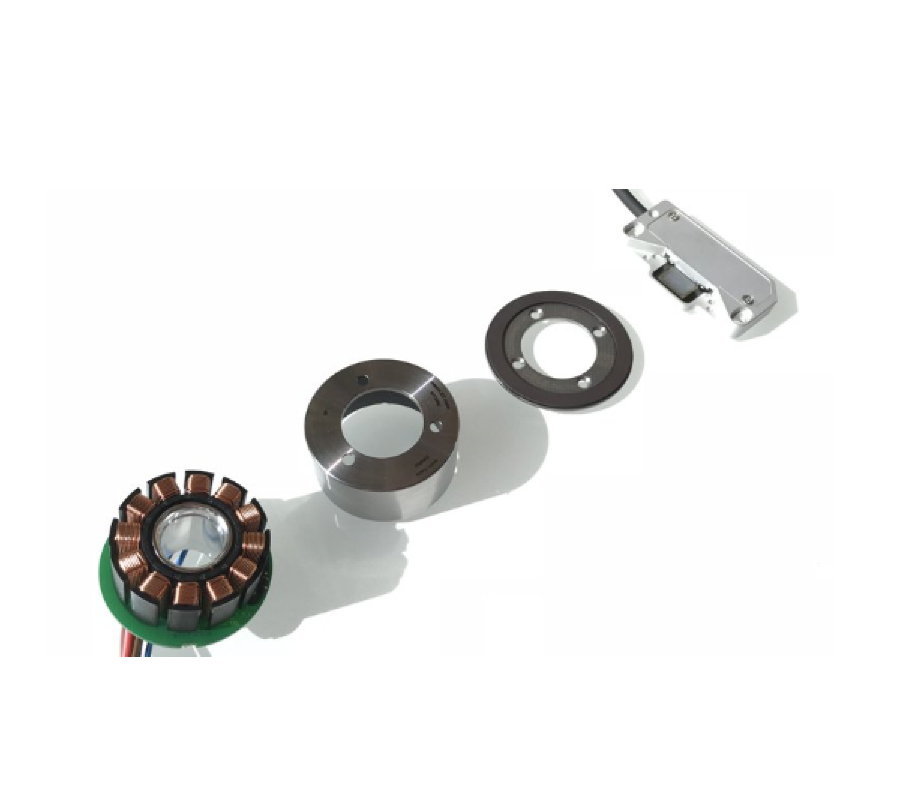

7.EC frameless flat:无框电机套件仅包括转子和定子——无轴承、无电机轴。外径仅为43至90 mm,结构紧凑。
