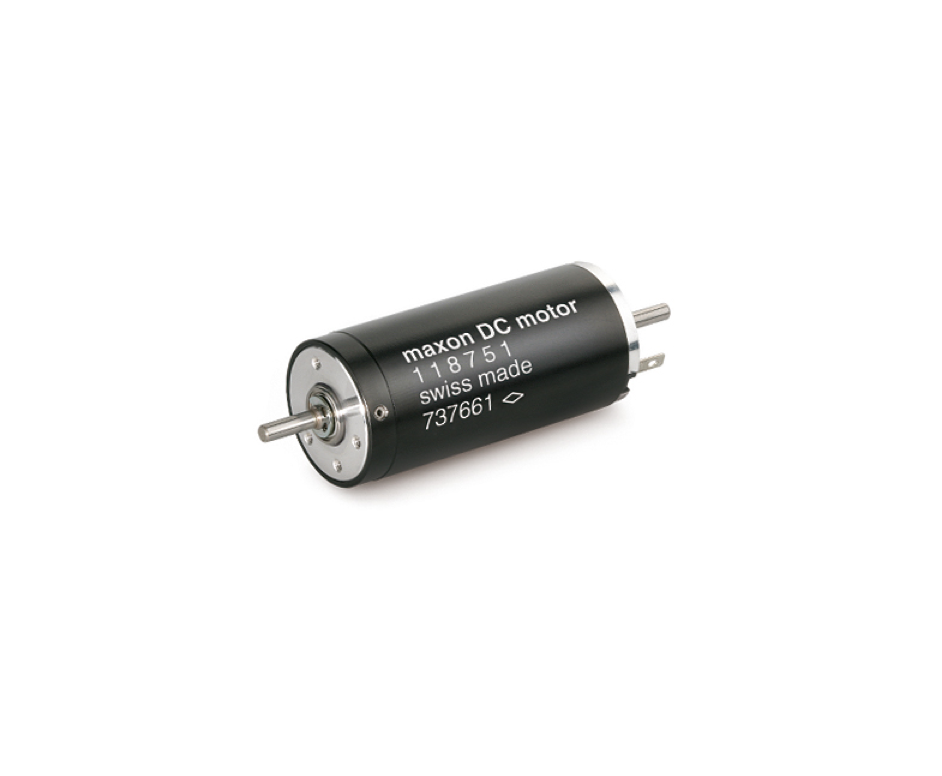

maxon DC-max26S直流有刷电机石墨刷电机多功能机器人驱动电机

maxon DC-max26S直流有刷电机石墨电刷滚珠轴承

额定电压值

额定电压 24 V

空载转速 8930 rpm

空载电流 39.8 mA

额定转速 8100 rpm

额定转矩（最大连续转矩） 26.6 mNm

额定电流（最大连续负载电流） 1.08 A

堵转转矩 287 mNm

堵转电流 11.2 A

最大效率 89 %

特征值

相间电阻 2.14 Ω

相间电感 0.278 mH

转矩常数 25.6 mNm/A

转速常数 373 rpm/V

转速/转矩斜率 31.2 rpm/mNm

机械时间常数 4.89 ms

转子惯量 14.9 gcm²

热参数

外壳-环境热阻 13.2 K/W

绕组-外壳热阻 3.2 K/W

绕组热时间常数 17.8 s

电机热时间常数 350 s

环境温度 -30...+85 °C

绕组最高允许温度 +100 °C

机械参数

最大允许转速 11000 rpm

轴向间隙 0.1 - 0.2 mm

径向间隙 0.025 mm

最大轴向载荷（动态） 5 N

最大轴向压配合力（静态） 75 N

（静态，支撑轴） 1200 N

最大径向载荷 20 N, 5 mm（距离法兰）

其它参数

极对数 1

换向片数量 13

重量 120 g

主要功能：

电机和齿轮箱的特点在于功率密度高、结构坚固，适用于电池驱动的应用场合，可以承受振动和冲击载荷。

maxon直流有刷电机

maxon DCX电机和齿轮箱的特点在于功率密度高、结构坚固，适用于电池驱动的应用场合，可以承受振动和冲击载荷。

maxon A-max系列有刷电机，采用空芯杯转子和铝镍钴磁钢，具有高功率密度。范围：直径12 – 32mm，功率0.5 – 20W。

maxon RE-max系列有刷电机，电机采用钕磁钢，具备高功率。范围：直径13 – 29毫米，功率0.75 – 22W。

maxon RE系列有刷电机，配备性能磁铁（稀土材质），电机的效率可达90 %。范围：直径6 – 65毫米，功率0.3 – 250W。

磁性编码器：

在磁性编码器中，旋转的电机轴上有一块永磁体。定子中的传感器可记录磁流量的变化。信号在编码器中经过处理后，将作为脉冲或绝对信号传输到控制系统。磁性编码器的结构通常极小并且不易被污染。

系列：

maxon EASY编码器

maxon MAG编码器

maxon MR−编码器
