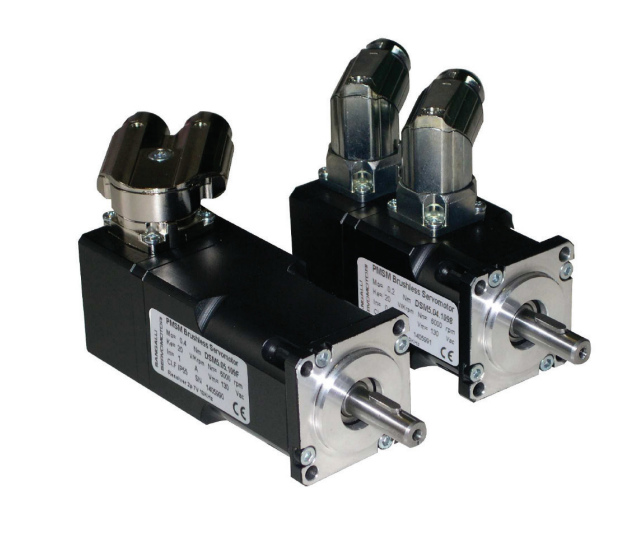

Mattke 的新型无刷伺服电机 MISD5系列

Mattke MISD5K.X0型号具体参数举例：

空载扭矩：1 Nm

最高电压：200 Vrms

空载电流：1,7 A

名义电流：1,5 Arms

名义扭矩：0,9 Nm

名义功率：280 W

额定转速：3000 RPM

最高转速：5000 RPM

最高电流：7 A

电压常数：36 V/Krpm

扭矩常数： 0,6 Nm/A

转子惯量：0,7 kgcm²

20℃电阻: 7,9 ohm

1 KHz 时的电感:  11 mH

重量：2 kg

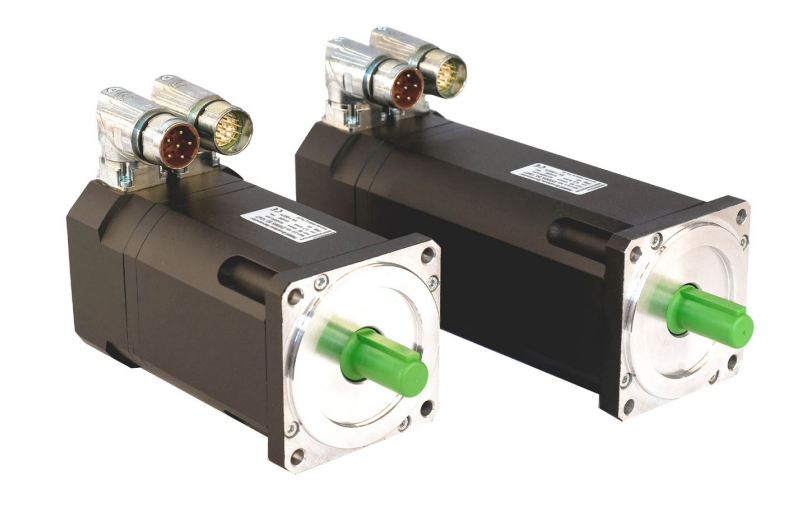

Mattke 的新型无刷伺服电机 MISD5系列

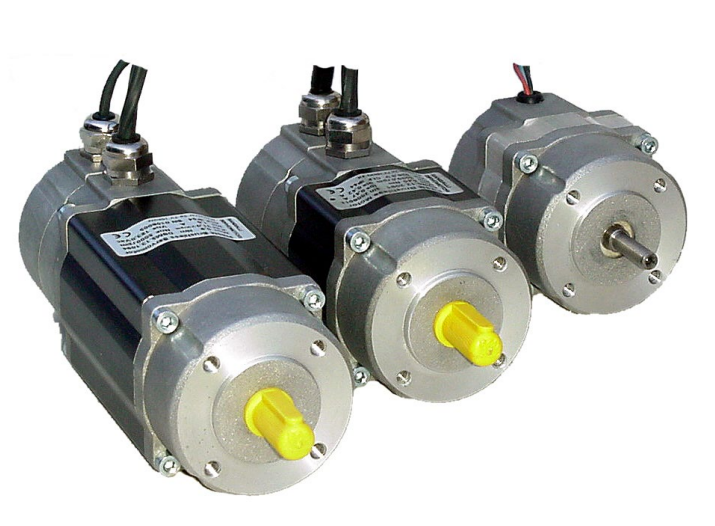

Mattke 的新型无刷伺服电机 MISD5系列是永磁同步电机

系类特点：

性能范围从 0.2 到 70 Nm

稀土磁铁允许高温

具有正弦反电动势的 4 极结构（尺寸 0-1）；具有正弦反电动势的 8 极设计（尺寸 2-3-4-5-6）

带 PTC 的集成热保护

电缆或插头输出

效率高，堆积密度低

编码器（标准），且有许多知名品牌的可选 EnDat、Hiperface、增量编码器、Biss、SSI 法兰、轴和连接器兼容版本。

其他可选配置：

• 电机控制器连接电缆

• 特殊绕组

• 无传感器电机

• 轴根据客户要求

• 抱闸

• 根据客户要求特殊设计

• IP66（带轴封）

• KTY 热保护

适用于：

• 最高环境温度 40 °C

• 最低环境温度 0 °C

• 最大海拔高度 1000

• 防护等级 F，有效值

• 防护等级 IP65 (Bg 2 - 6)、IP44 (Bg 1)、IP 54 (Bg 0)（不带轴封）

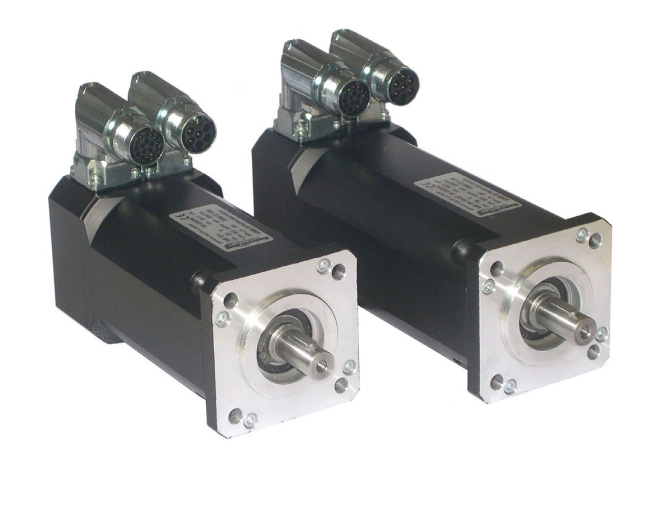

Mattke 的新型无刷伺服电机 MISD5系列

Mattke 的新型无刷伺服电机 MISD5系列可选配置：

• 电机控制器连接电缆

• 特殊绕组

• 无传感器电机

• 轴根据客户要求

• 抱闸

• 根据客户要求特殊设计

• IP66（带轴封）

• KTY 热保护

适用于：

• 最高环境温度 40 °C

• 最低环境温度 0 °C

• 最大海拔高度 1000

• 防护等级 F，有效值

• 防护等级 IP65 (Bg 2 - 6)、IP44 (Bg 1)、IP 54 (Bg 0)（不带轴封）
