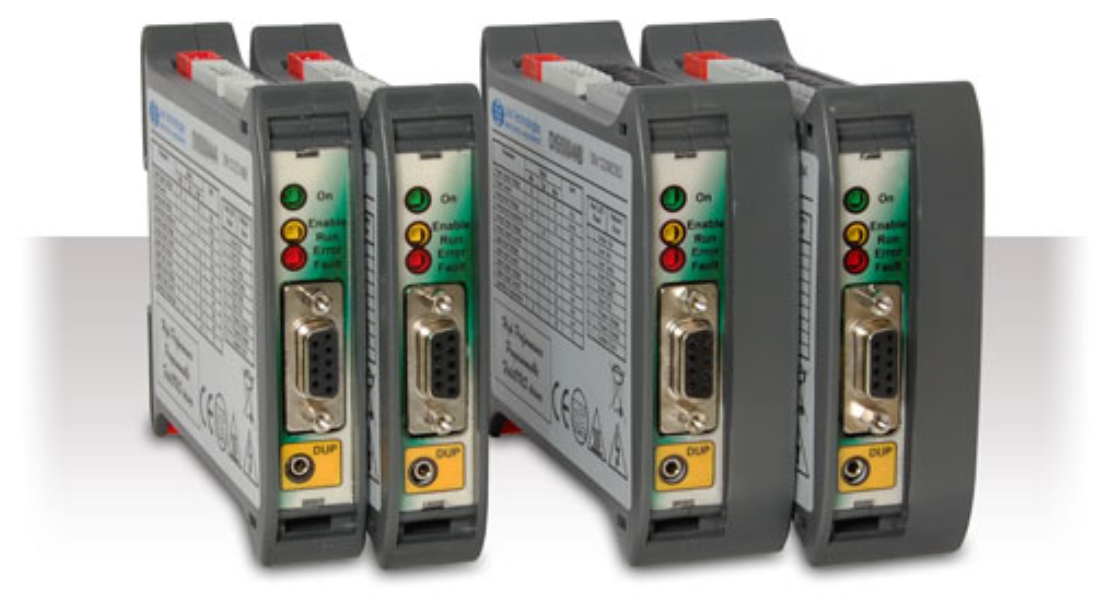

LAM Technologies xS10系列步进电机驱动器

DS1041技术数据

电源电压：从 18Vdc 到 50Vdc

相电流：从 0.3Arms 到 1.4Arms，增量为 0.1Arms

控制模式：步进和方向，开始/停止

数字输入 4 个光隔离：STEP、DIRECTION、ENABLE、BOOST；在 3V 至 28V 的恒定电流范围内工作；NPN、PNP 或 Line Drive 兼容

步进细分：微步进，可选择从整步到 1/128 步

STEP 最大频率： 300KHz

保护、警报和诊断：过压和欠压、热、相电机中断，相间短路、相对地短路、相电源短路，每个异常的唯一指示

连接：通过功能性可拆卸端子块。 高达 AWG14 的电缆截面

尺寸：100(H) x 17.5(L) x 119(W) mm

3.94（高）x 0.69（长）x 4.69（宽）英寸

重量：160g

LAM Technologies xS10系列步进电机驱动器

xS10 驱动器通过标准 STEP 和 DIRECTION 信号或通过内部振荡器运行，允许通过通用启动/停止信号控制电机旋转。独有的 Gate 功能允许将更多驱动器连接到单个 STEP 脉冲发生器。用于动态电流控制的 ENABLE 和 BOOST 输入以及 FAULT 输出功能使设备更加完善。

每个 I/O 都是光隔离的，可在 PNP、NPN 或线路驱动器中独立配置。输入的工作电压非常宽（从 3Vdc 到 28Vdc），允许连接到任何控制，而无需包括外部组件（如电阻器）。

该驱动器具有高效的功能，可充分保护其完整性，防止出现最常见的问题。特别值得一提的是独有的断相诊断功能，能够防止定位错误，这表明接线问题或电机异常。

具体型号：

DS10 系列：

DS1041

DS1044

DS1048

DS1073

DS1076

DS1078

DS1084

DS1087

DS1098

DS1041A

DS1044A

DS1048A

DS1073A

DS1076A

DS1078A

DS1084A

DS1087A
