Himmel锯用电机KF55-L/2-P5K M16-LH用于板材加工飞锯驱动

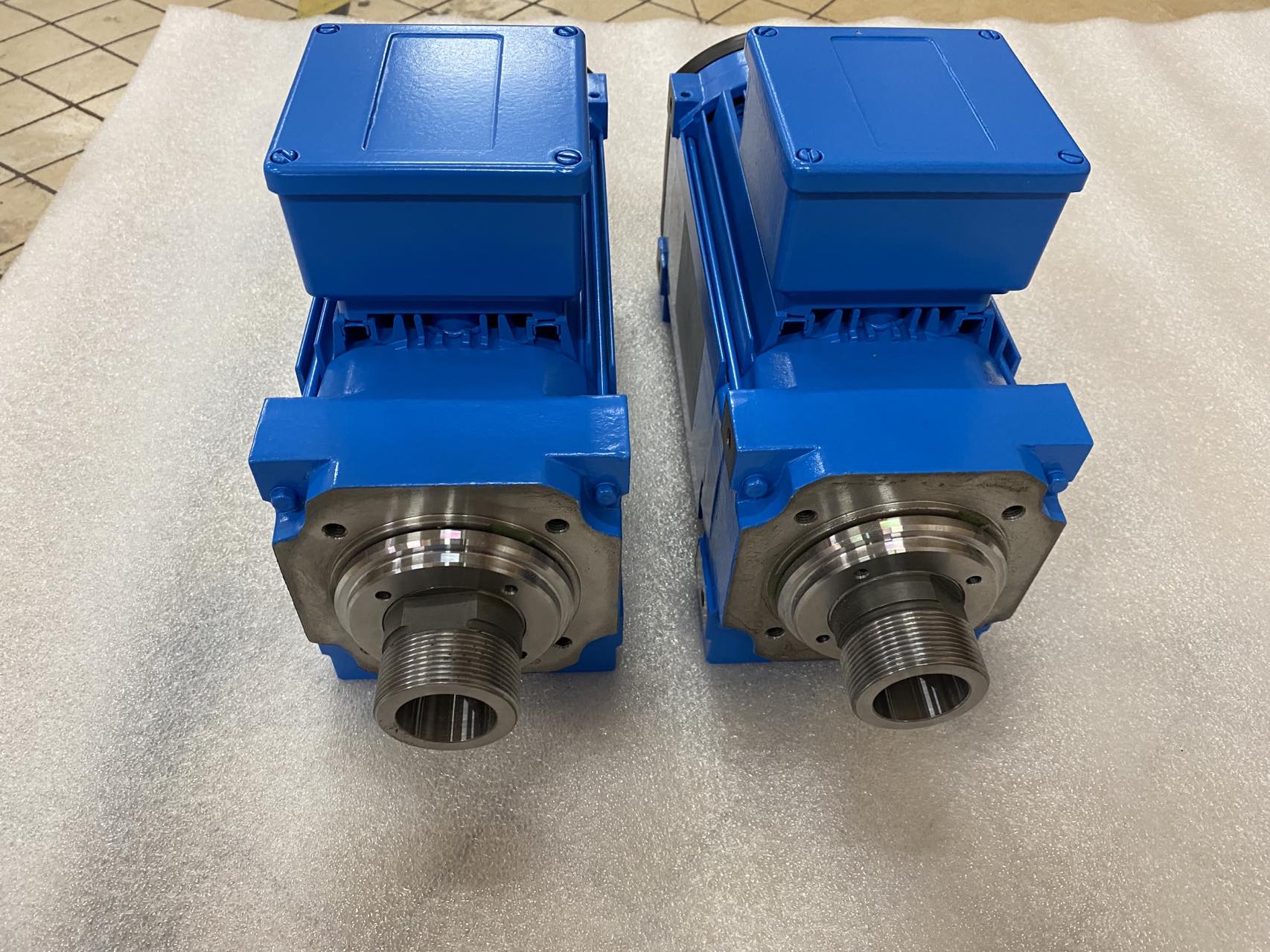

HIMMEL®-Flachmotor

KF55-L/2-P5K M16-LH / M12-RH

类型: KF55-L/2-P5K

颜色：RAL 5015 天蓝色 2K

- - 机械数据/机械数据- -: -

安装位置：B3

K-安装面：单侧脚部加工

轴承 AS / 轴承-AS (DE): 双列角接触球轴承 / 双列角接触球轴承

接触球轴承

轴承 BS / 轴承-BS (NDE)：简单轴承

防护等级：IP54

- - 输出变量 - -

输出类型：带平行键的轴

轴径[mm]: 30

轴长[mm]:68(自由轴端)

- - - - - 电气数据- -

认证：CE

相数：3~

标称功率[千瓦]: 2.4

工作模式：S1

极数：2

电机额定转速。 [1/分钟；转速]：5530

标称电压[V]: 400

标称频率[Hz]: 100

标称电流In[A]: 5.10

接线：S101（Y）

功率因数：0.84

绝缘等级：F

绕组保护/电机保护器：PTC 160°C

电源类型：逆变器

- - 电气连接 -: -

连接方式: 接线盒

KK材质/接线盒材质：铝/铝

KK位置/接线盒位置：2BK

KK 螺钉连接/压盖： (2x)-M20x1.5 + (4x)-M12x1.5

通风类型：E - 自通风

刹车类型：P5K

制动器供电电压[V]: 360-440

环境温度/Ta[°C]：-20/+40

主要功能：

Himmel扁平电机是扁平设计的单相和三相异步电动机，由于其紧凑且节省空间的结构，适用于铣削，钻，锯，机加工或研磨设备，满足对驱动准确性和性能的要求，是简单机器系统经济可靠的驱动解决方案的合适选择。经过设计，即使是在恶劣的条件下，Himmel的扁平电动机也可以稳定地运行。

Himmel电机的轴通道都有间隙或迷宫密封。这些密封可防止灰尘和异物进入轴承系统。

基本配置：

用于锯、钻、铣以及木材、金属、玻璃和塑料部件的加工的三相扁平鼠笼电机，可选配刹车

同步转速3000

输出功率：0.6-1.2KW

特性：

结构紧凑

防护等级 IP54

驱动侧和风扇侧的迷宫式密封

带有一体式风扇的自冷却

可以组合变频器

电压可自由选择

可以使用加强轴承

可选配置：

机电制动器 [5Nm]

绕组保护 PTC 或 PTO (WT)

可定制的轴端

防护等级 IP66

可选配HSK夹紧系统

提供弹簧夹头、夹紧螺母和安装工具

可选配速度变送器

可选配不锈钢轴

可选配冷凝器装置

可选配增强的防雨保护
