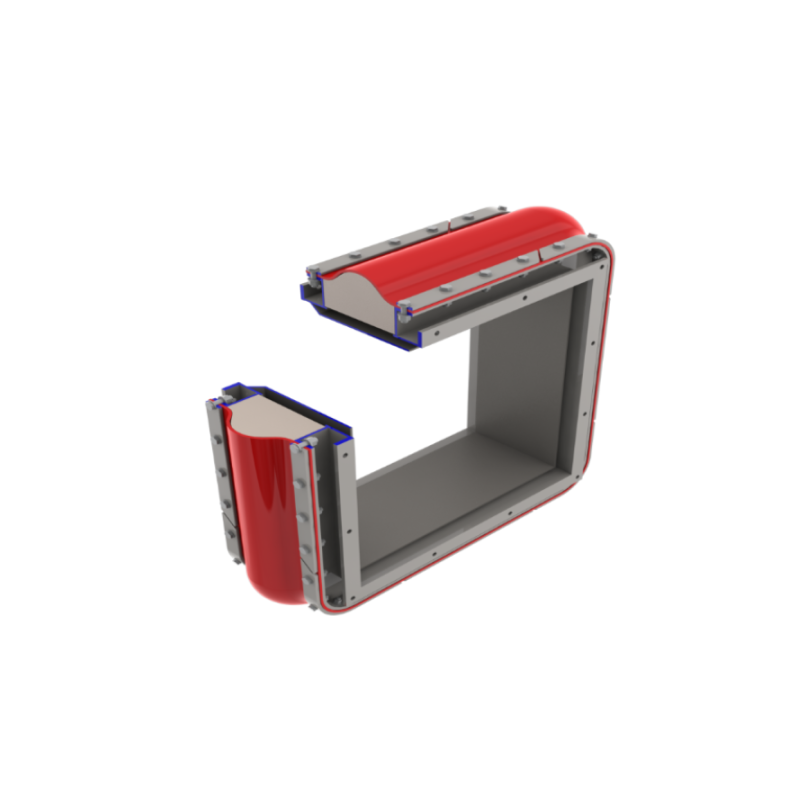

德科姆特DEKOMTE矩形金属膨胀节 A-3 / 90U / 70 / 1

矩形金属膨胀节 A-3 / 90U / 70 / 1

净开口尺寸：1960 x 630 mm

安装长度：350 mm

波纹设计：U型波纹型材及单斜角转角配置

波纹规格：3波单层结构，w = 90 mm, q = 70 mm, t = 1 mm

波纹材质：1.4301

连接法兰A规格：3230 x 1520 / 2520 x 1190, t = 12

法兰A材质：S235JR

法兰A钻孔：孔位图 3170 x 1460, 60孔 Ø 22 mm

连接法兰B规格：2840 x 1520 / 2520 x 1190, t = 12

法兰B材质：S235JR

法兰B钻孔：孔位图 2740 x 1420, 54孔 Ø 22 mm

法兰表面：连接面为非机加工面

内部导流板：t = 3 mm, 材质 1.4301

定位支撑：黄色标记临时支撑件, 材质 S235JR

横向位移：0 mm

轴向位移：25 mm

交付状态：整体式交付

防腐处理：标准运输涂层, DFT 40-60µm

表面预处理：标准 SA 1 级

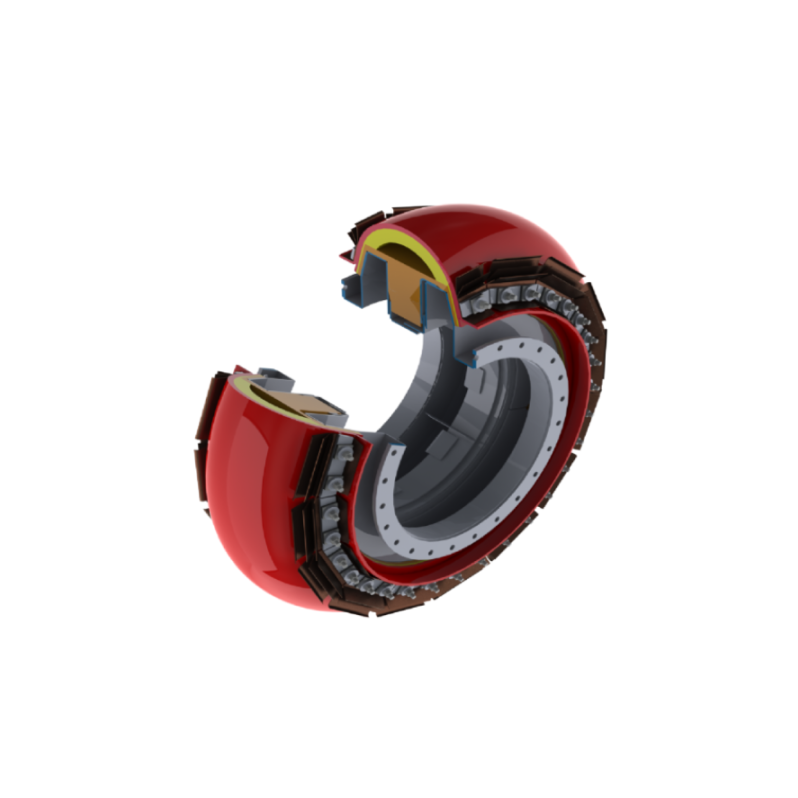

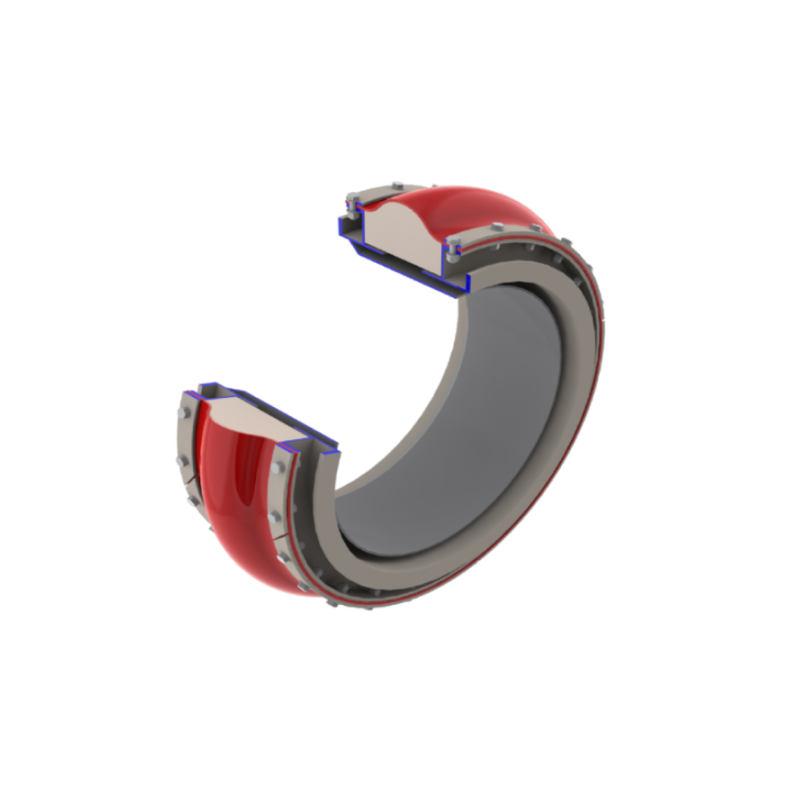

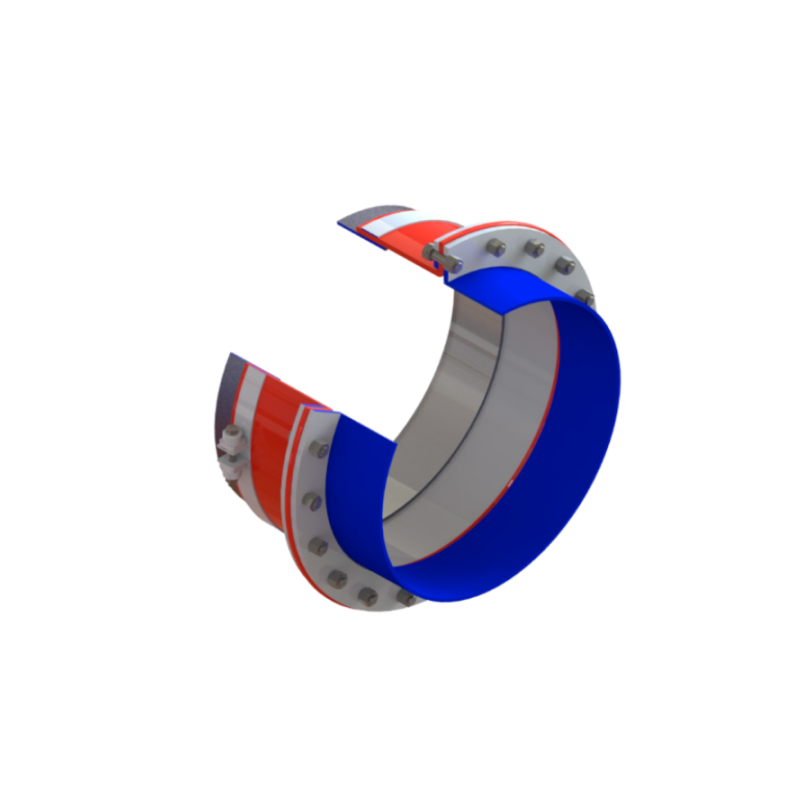

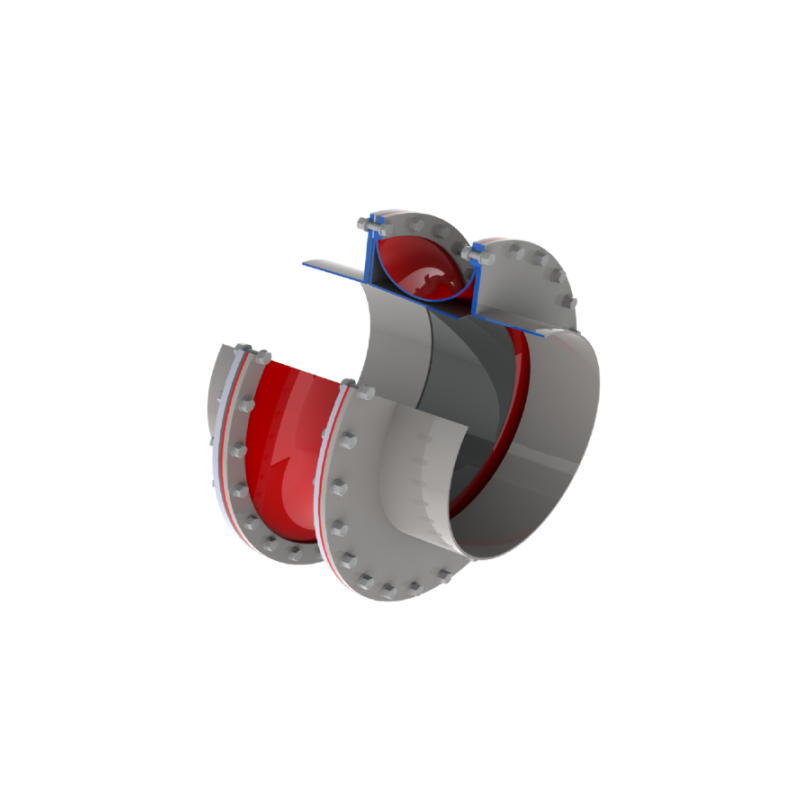

织物膨胀节，采用模块化多层结构设计，适配各类气体介质的管道补偿需求，是燃气轮机、电厂排烟等场景的优选产品。

由耐高温耐腐蚀绝缘织物、不透气薄膜（不锈钢 / 铝箔、PTFE 复合材料、硅胶 / 橡胶）、抗紫外线防水外层构成，分层实现密封、隔热、防护功能，可适应频繁的温度与压力变化，密封性能优异，能补偿管道轴向、横向、角向多维度位移，同时具备吸声减振效果，有效降低管道系统运行噪音，适用于空气、废气、溶剂烟雾，尤其适配低于露点、含酸性物质或富含磨蚀性粉尘（煤 / 水泥粉尘）的气体介质，耐温范围宽，适配复杂工业环境。
