德国斯图威Stüwe液压收缩盘SDG 54-22应用于风力发电机

型号：Stüwe SDG 80-72

系列：SDG 72 四件式机械收缩盘

适配轴径 d1：60mm、65mm、70mm

最大传递扭矩 Mt：3.8kNm、4.8kNm、5.8kNm

最大轴向载荷 Pax：128kN、147kN、165kN

螺栓拧紧扭矩 Mo：29Nm

锁紧螺栓：7×M8 10.9 级

材质：42CrMo4 调质钢

重量：2.5kg

外径 D：138mm

总宽度 A：27mm

安装高度 H1：17mm

定位直径 d2：100mm

轮毂配合宽度 e：83.5mm

锥面参数 h/½h：13/5

间隙 s：4mm

Stüwe收缩盘产品分类：

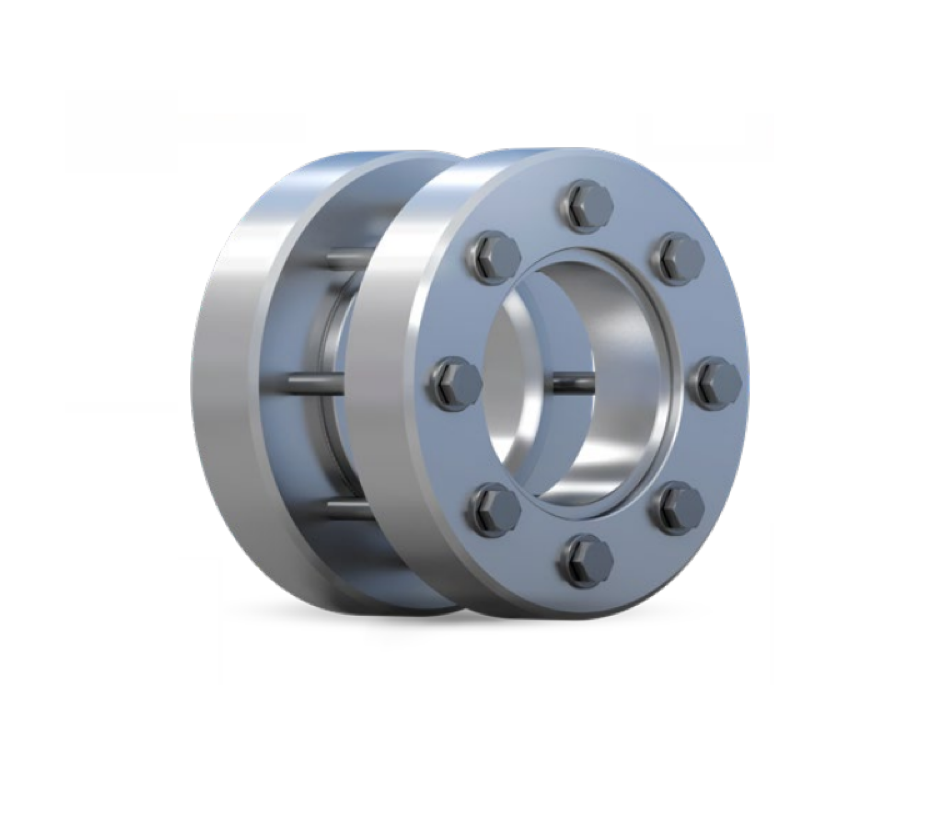

HSD 系列，结构简单，由两个外环和一个内环组成，通过螺栓锁紧产生挤压力。

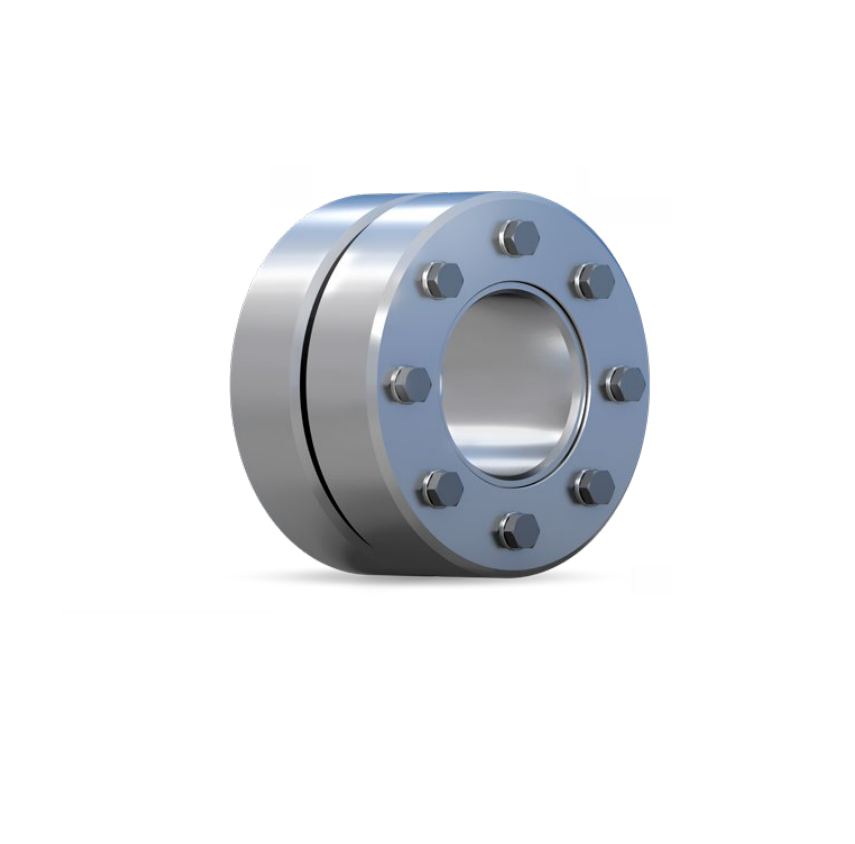

SD 系列，外形纤细，扭矩传输效率高，适用于空间受限但需要传递大扭矩的场合。

HYD 系列，通过液压系统进行锁紧，相比机械螺栓锁紧，安装时间大幅缩短，适合大型设备或频繁拆装的工况。

SDG / SDGH 系列，专门针对齿轮、皮带轮或凸轮等盘状部件设计的紧凑型收缩盘。
