德国FUNKE FP22中型工业级换热器用于液压油冷却

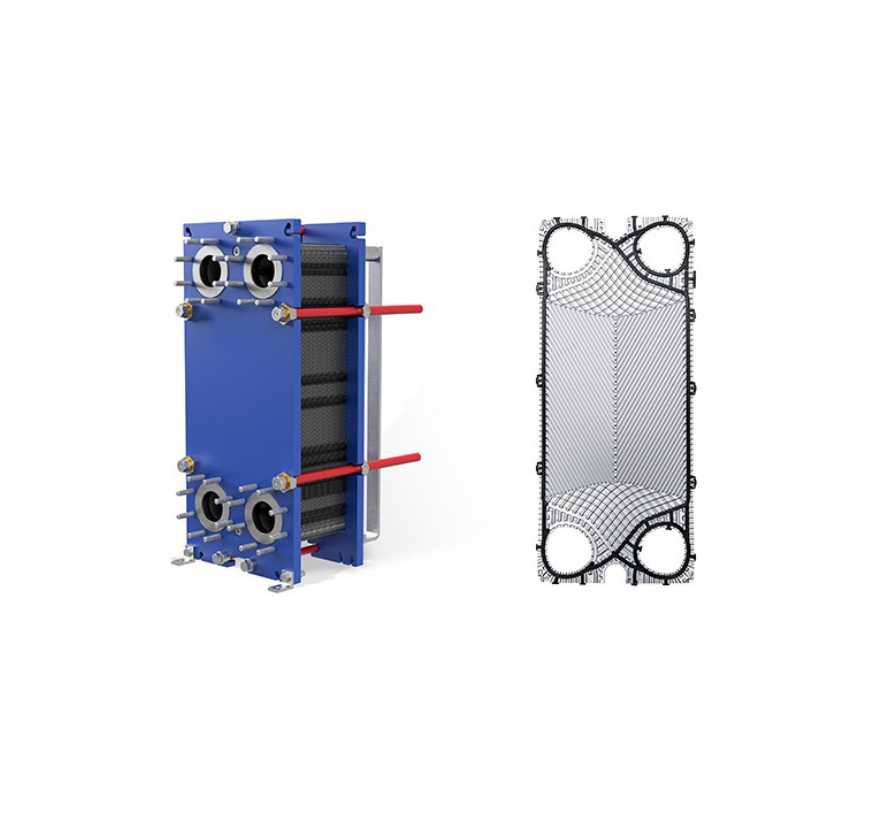

FP 22 (中型工业级)

应用场景：集中冷却系统、化学介质热交换、机床冷却。

单板换热面积：0.23 m2

板片高度：952 mm

板片宽度：312 mm

连接接口：DN 50 (2英寸标准法兰)

设计压力：10 bar (标准型) / 16 bar

设计温度范围：180摄氏度

单台处理流量：35 立方米/小时

板片装配数量：约 150 片

板片材质：AISI 316L 或 1.4539

垫片材质：EPDM, NBR, 或 Viton (FKM，耐强腐蚀)

框架材质：S235JR 碳钢，加强型工业框架

FUNKE是德国热交换器制造厂家，成立于1974年。以高品质、高工程标准和创新的热交换技术著称，是能提供全系列工业热交换解决方案的供应商。能够针对客户需求提供定制化的工程解决方案。

应用行业包括：机械制造、化学工业、石化、制药、电力工程、船舶制造、液压系统以及新能源领域。

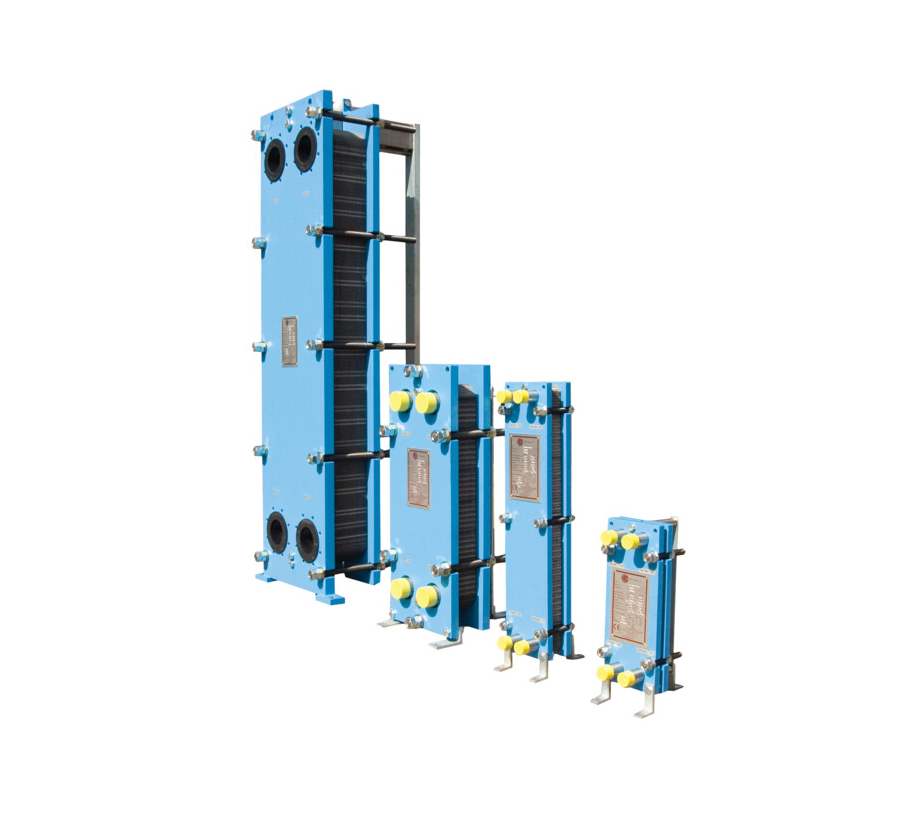

换热板式热交换器

FP 系列，采用模块化框架设计，板片通过垫片（Gaskets）密封并用螺栓锁紧。易于清洗、维护和增加板片。

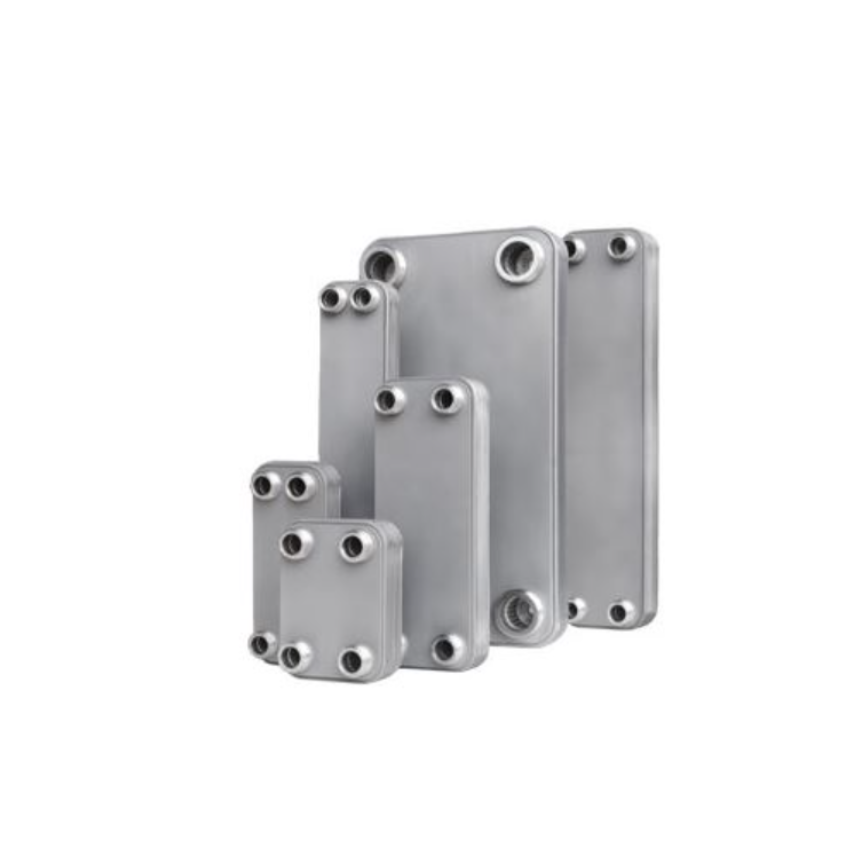

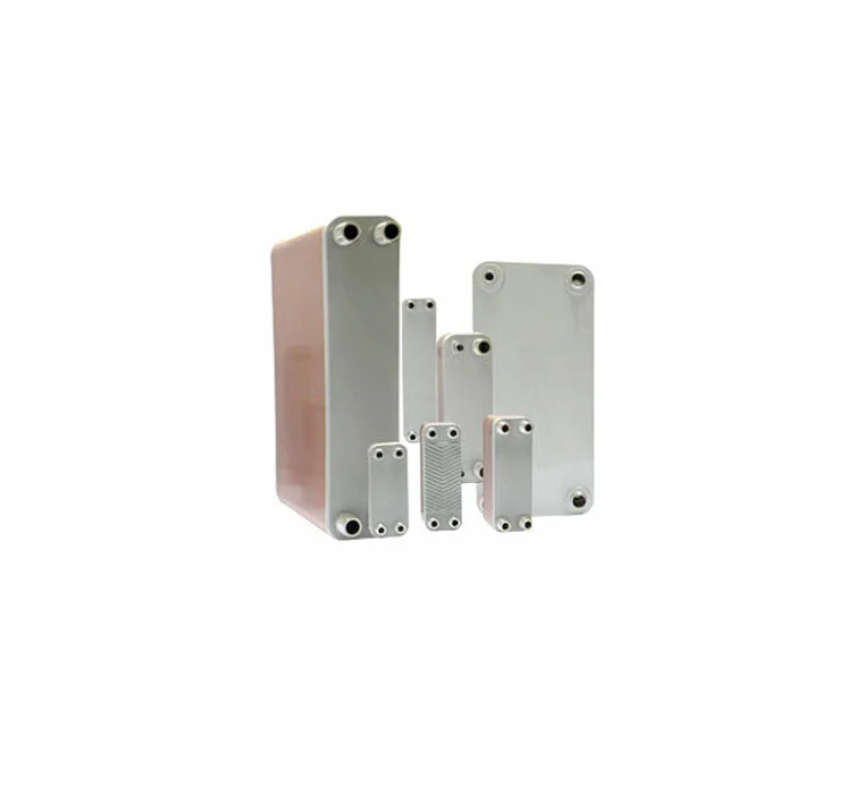

GPL / NPL 板片在真空炉中用铜（GPL）或镍（NPL）钎焊而成。耐高压（可达45bar）、耐高温（达200°C），且尺寸极其精简。

FPDW 系列 两层板片紧贴，中间有泄露通道。一旦发生板片损坏，介质会通过通道流出，确保两种流体不会混合。适用于对安全性要求极高的工况。
