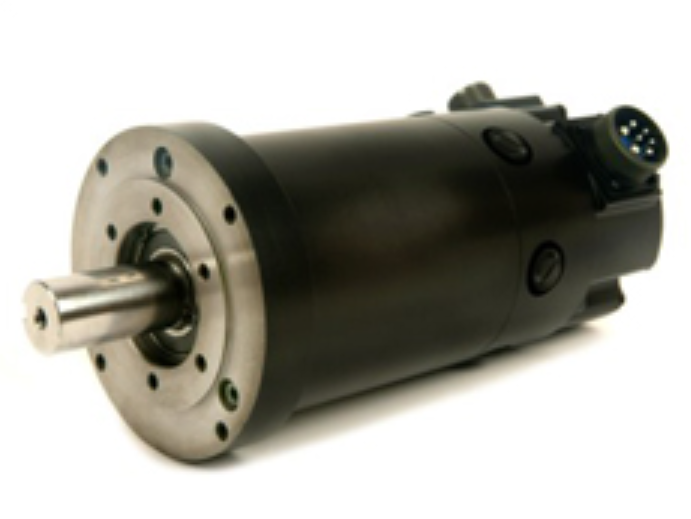

Callan M4-420X 系列直流伺服电机

M4-4203 A型号产品详细参数举例：

功率 (W)  1492

最大速度，Nmax (rpm)  25000

持续扭矩，Io (A)  10.8

峰值扭矩，Mmax (Nm)  52.9

持续扭矩电流  Io (A)  21.3

峰值扭矩电流，Ip (A)  120

最大端电压，VT (V)  140

反电动势常数，Ke (V/krpm)  53.2

扭矩常数，KT (Nm/A)  0.509

直流电阻，R (Ω)  0.243

电感，L (mH） 1.03

重量，M（公斤）  23

惯性，JM (kgm2)  0.0085

静摩擦力，TF (Nm)  0.41

粘性阻尼，F1 (Nm/krpm)   0.11

Callan M4-420X 系列直流伺服电机

M4-420X 系列直流伺服电机转速计单元采用高能稀土磁体材料，可为机床、机器人、自动材料处理、拉丝、造纸、塑料薄膜和箔加工、张力控制和包装机械提供精确的运动控制等。高达 161Nm 的峰值扭矩为快速、准确定位提供了充足的动力。再加上低电机惯量，理论加速度高达 6500 rad/sec2 结果。

凭借超过 20.000 : 1 的速度范围能力，一台电机可以为每个机器轴提供快速移动和进给率，消除了多个电机、离合器和齿轮系的复杂性和合规性。在没有齿槽的位置环中可以达到每小时低至 6 转速度。独特的永磁体结构消除了传统陶瓷磁体电机中常见的热失控和换向问题。

通过在非驱动端的轴伸端安装旋转变压器、编码器或其他位置反馈设备。一个 24V 直流可以选择提供故障安全制动器。电机电源和测速发电机引线通过接线盒提供，但也可以通过飞线（PG 压盖）或连接器进行替代连接。

Callan M4-420X 系列直流伺服电机

标准配置：

圆形法兰 (IMB14)

接线盒

IP44 密封

键槽

后轴延长件

测速电机

恒温器

可选项：

制动

连接器

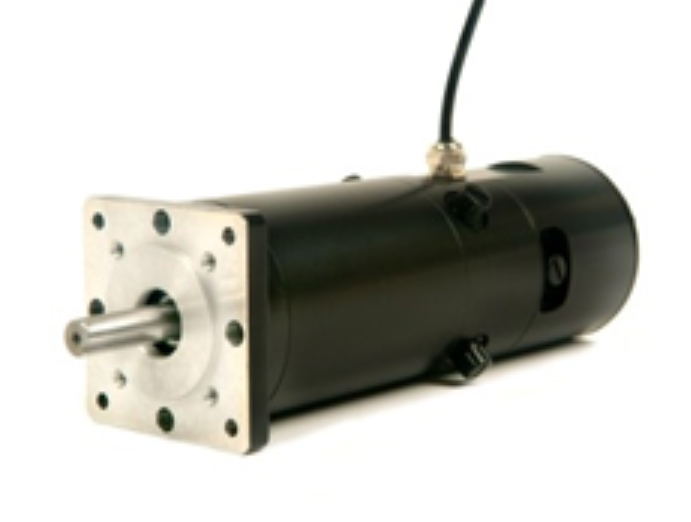

方法兰 (IMB5)

特殊绕组

无键槽

特殊轴

油封

特殊密封
