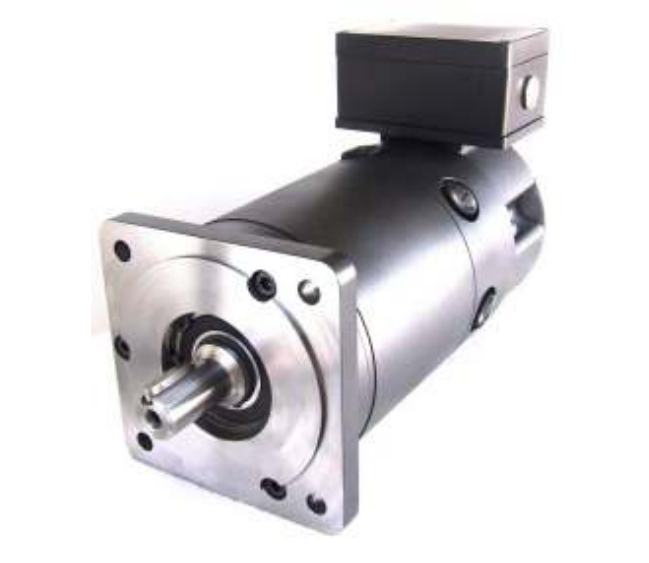

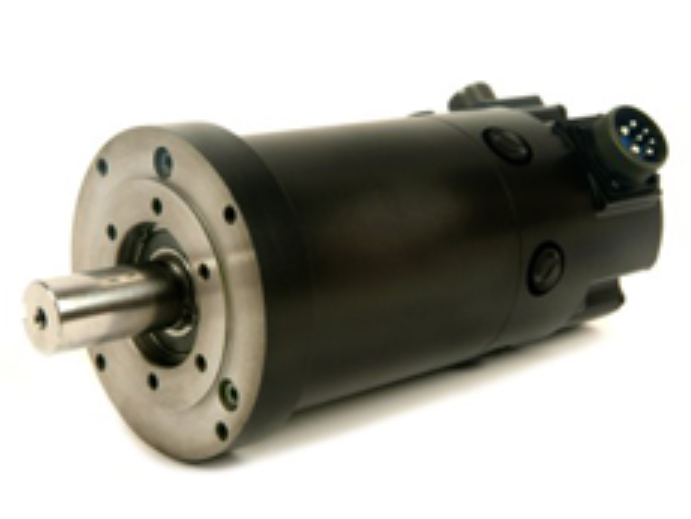

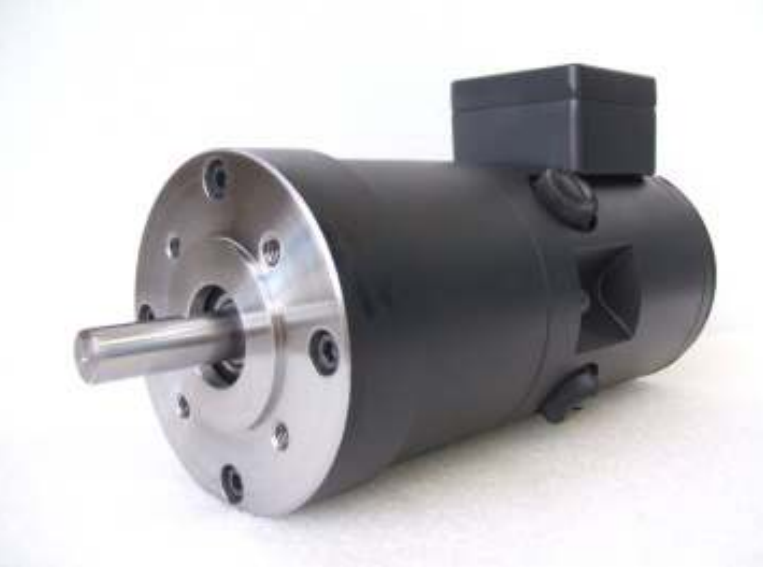

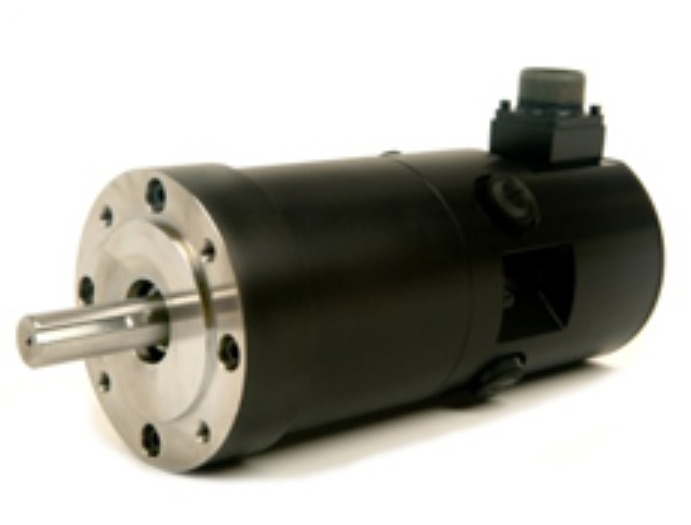

Callan M4-295X 系列直流伺服电机

M4-2950 K型号产品详细参数举例：

功率 (W)  522

最大速度，Nmax (rpm)  3000

持续扭矩，Io (A)  2

峰值扭矩，Mmax (Nm)  17.6

持续扭矩电流  Io (A)  5.86

峰值扭矩电流，Ip (A)  70

最大端电压，VT (V)  115

反电动势常数，Ke (V/krpm)  36.4

扭矩常数，KT (Nm/A)  0.347

直流电阻，R (Ω)  1.28

电感，L (mH） 3.68

重量，M（公斤）  7.5

惯性，JM (kgm2)  0.000942

静摩擦力，TF (Nm)  0.145

粘性阻尼，F1 (Nm/krpm)   0.03

Callan M4-295X 系列直流伺服电机

M4-295X 系列直流伺服电机转速计单元采用高能稀土磁铁材料，可为机床、机器人、自动材料处理、拉丝、造纸、塑料薄膜和箔加工、张力控制和包装机械提供精确的运动控制等。高达 40 Nm 的峰值扭矩为快速、准确定位提供了充足的动力。再加上低电机惯量，理论加速度高达 25.000 rad/sec2 结果。

凭借超过 20.000 : 1 的速度范围能力，一台电机可以为每个机器轴提供快速移动和进给率，消除了多个电机、离合器和齿轮系的复杂性和合规性，在没有齿槽的位置环中可以实现低至每小时 6 转的速度。独特的永磁体结构消除了传统陶瓷磁体电机中常见的热失控和换向问题。

除了标准产品，还提供多种特殊绕组，旨在涵盖大多数速度/扭矩应用。

Callan M4-295X 系列直流伺服电机

基本配置：

圆形法兰 (IMB14)

PG 格兰

IP44 密封

键槽

测速电机

可选配置：

制动部件

连接件

特殊绕组

无键槽

特殊轴

恒温器

油封

特殊密封

方法兰 (IMB5)
