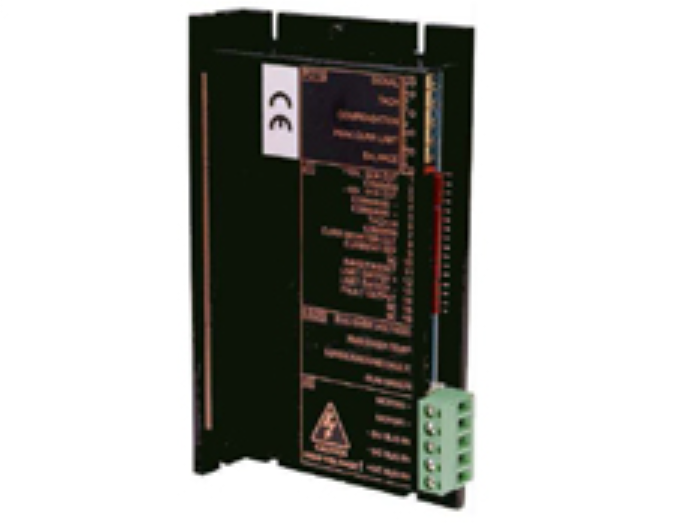

Callan AS-80-8/15伺服驱动器

AS-80-815伺服放大器性能特点

峰值功率 1.1 kW

峰值输出电压 ± 75 伏直流（关闭 @ 95 伏直流）

峰值输出电流 ± 15 安培（1 秒）

最大限度。连续电流 ± 8 安培 (50 °C) ± 10 安培 (25 °C)

电气特性：

输入信号电压 ± 10 vdc（典型值）± 35 vdc（最大值）

系统增益 0 至 5100 安培/伏

输入阻抗 40 k 欧姆

典型输入漂移 10 μV/°C

带宽 2 kHz，电感 1.2 mH

死区零

输入电源要求

输入电压 20 - 80 伏直流

调整

峰值电流限制 0 到 15 安培

RMS 电流限制 0 到 10 安培。

信号命令输入缩放

平衡零速度偏移

补偿系统响应

转速计标度

诊断 LED 指示

红色 LED 1 - 总线电压过高

红色 LED 2 - RMS 电流过大/温度过高

红色 LED 3 - 浪涌/接地故障

绿色 LED 4 - 运行绿色 - 放大器运行

物理特性

模块尺寸 (L x W x H) 137mm x 25mm x 81mm

重量 318 克

环境温度 - 工作 0 °C 至 50 °C

散热器处的关断温度 80 °C

相对湿度 5 - 95% 无冷凝

Callan  AS-80-8/15伺服驱动器

AS-80-8/15 驱动器在 80 Vdc 下提供 8 安培的连续电流和 15 安培的峰值电流，总功率为 640 瓦。 高压总线电源需要一个隔离降压变压器。

AS-80-8/15是电流源型PWM放大器，是指令信号的功率复制器。 电池、运动控制器或信号发生器可以作为命令信号输入的来源。

标准功能

80伏直流电

95V过压

8 安培连续

15 安培峰值

输入信号+/-10V

选项

扭矩或速度模式

转速计或编码器反馈

Callan  AS-80-8/15伺服驱动器

选项：

扭矩或速度模式

转速计或编码器反馈
