Phytron_ZSH87/3标签技术应用步进电机17nm保持扭矩NEMA

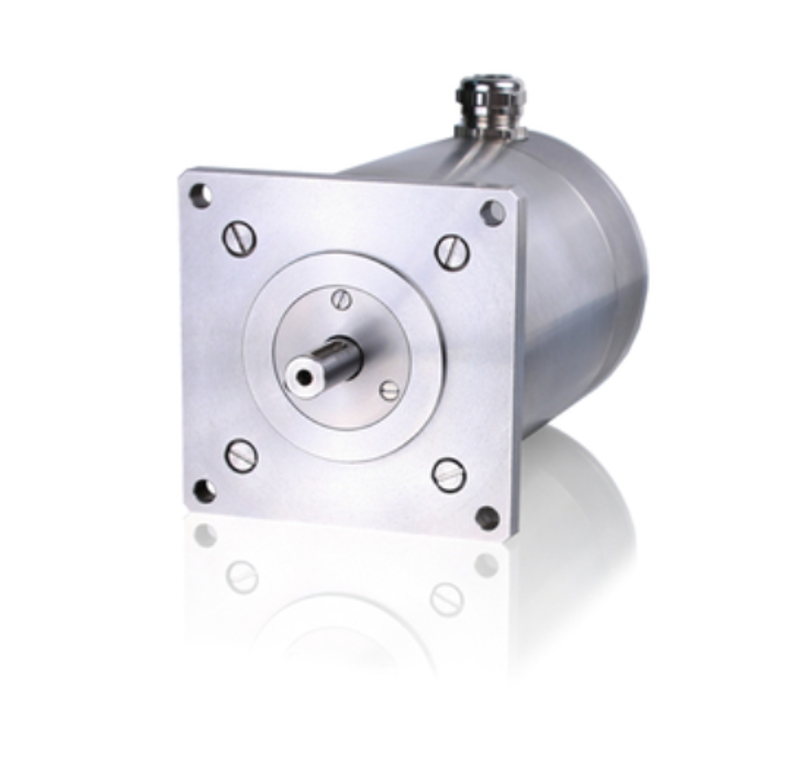

Phytron_ZSH87/3步进电机

型号：ZSH 87/3

双极电流：10A

单极电流：7A

电阻（每绕组）：0.4Ω

电感（每绕组）：1mH

保持转矩：5.4 mNm

制动扭矩：0.08mNm

转动惯性：1.95*10-4 kg m2

轴承轴向载荷：180N

轴承径向载荷：280N

质量：3.65KG

总长度：201mm

边长：86mm

主要功能：

用于单极或双极控制模式的 2 相混合式步进电机;

保持扭矩从 0.45 到 17 Nm;

直径 ZSH：57 至 107，NEMA 兼容;

步数/转：200，步距角：1.8°；

保护模式：IP54、IP68 根据要求；

允许的表面温度：-30 °C 至 +80 °C（短时间可达 100 °C）

基本配置：

带制动器的步进电机：用于 24 VDC 电源的永磁制动器；

带编码器的步进电机：分辨率 50、200 或 500 线，2 或 3 通道；

带编码器和电机制动器的步进电机；

带低背隙行星齿轮的步进电机：1 级、2 级或 3 级，减速比从 3:1 到 512:1 。

可选配置：

自由线端或接线盒

双轴

齿轮箱

马达刹车

编码器
