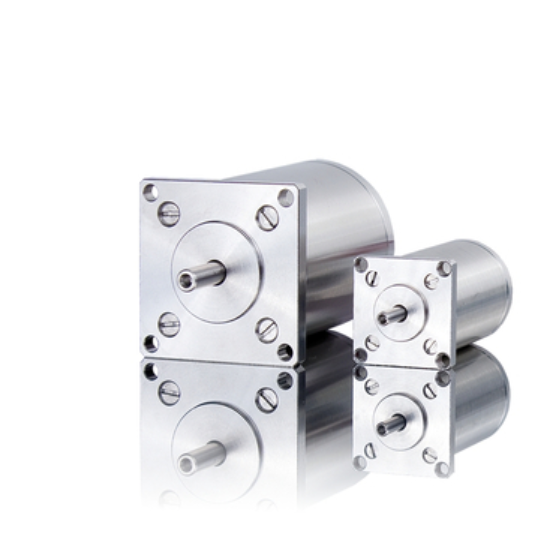

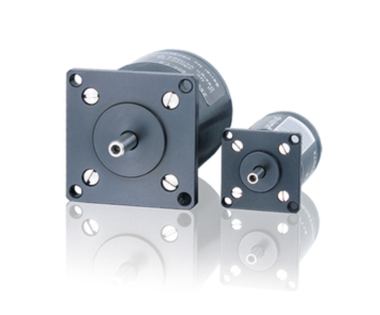

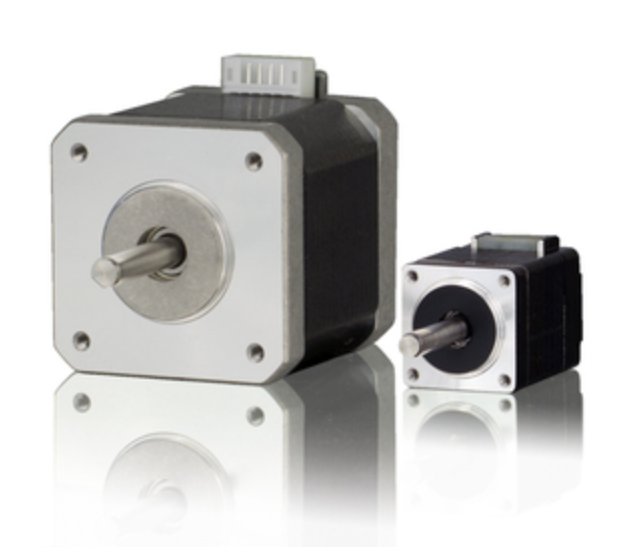

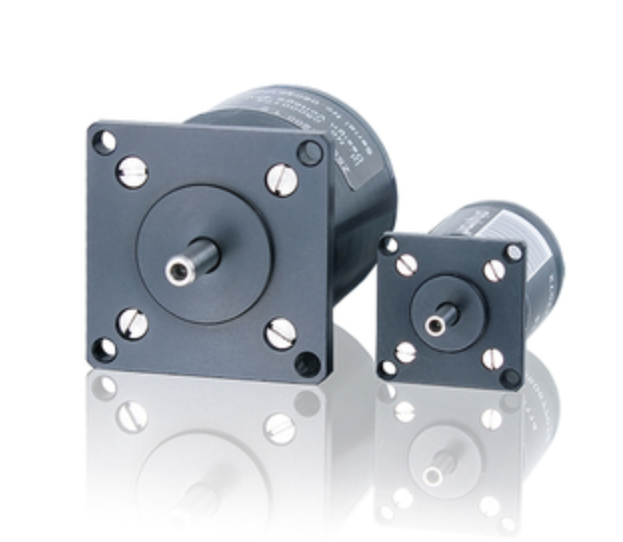

Phytron_ZSH107/4标签技术应用步进电机NEMA200步IP68防护
  • Phytron_ZSH107/4标签技术应用步进电机NEMA200步IP68防护
  • Phytron_ZSH107/4标签技术应用步进电机NEMA200步IP68防护
  • Phytron_ZSH107/4标签技术应用步进电机NEMA200步IP68防护
  • Phytron_ZSH107/4标签技术应用步进电机NEMA200步IP68防护

Phytron_ZSH107/4标签技术应用步进电机NEMA200步IP68防护

Phytron_ZSH107/4标签技术应用步进电机NEMA200步IP68防护,选配低背隙行星齿轮:1 级、2 级或 3 级,减速比从 3:1 到 512:1

技术参数主要功能基本配置可选配置质量保证

Phytron_ZSH107/4型号参数举例:

型号:ZSH 107/4

双极电流:12.5A

单极电流:8.8A

电阻(每绕组):0.4Ω

电感(每绕组):2.7mH

保持转矩:17Nm

制动扭矩:0.4mNm

转动惯性:16*10-4 kg m2

轴承轴向载荷:400N

轴承径向载荷:650N

质量:12.5KG

总长度:239.5mm

边长:108mm


主要功能:

用于单极或双极控制模式的 2 相混合式步进电机;

保持扭矩从 0.45 到 17 Nm;

直径 ZSH:57 至 107,NEMA 兼容;

步数/转:200,步距角:1.8°;

保护模式:IP54、IP68 根据要求;

允许的表面温度:-30 °C 至 +80 °C(短时间可达 100 °C)


基本配置:

带制动器的步进电机:用于 24 VDC 电源的永磁制动器;

带编码器的步进电机:分辨率 50、200 或 500 线,2 或 3 通道;

带编码器和电机制动器的步进电机;

带低背隙行星齿轮的步进电机:1 级、2 级或 3 级,减速比从 3:1 到 512:1 。


可选配置:

自由线端或接线盒

双轴

齿轮箱

马达刹车

编码器
