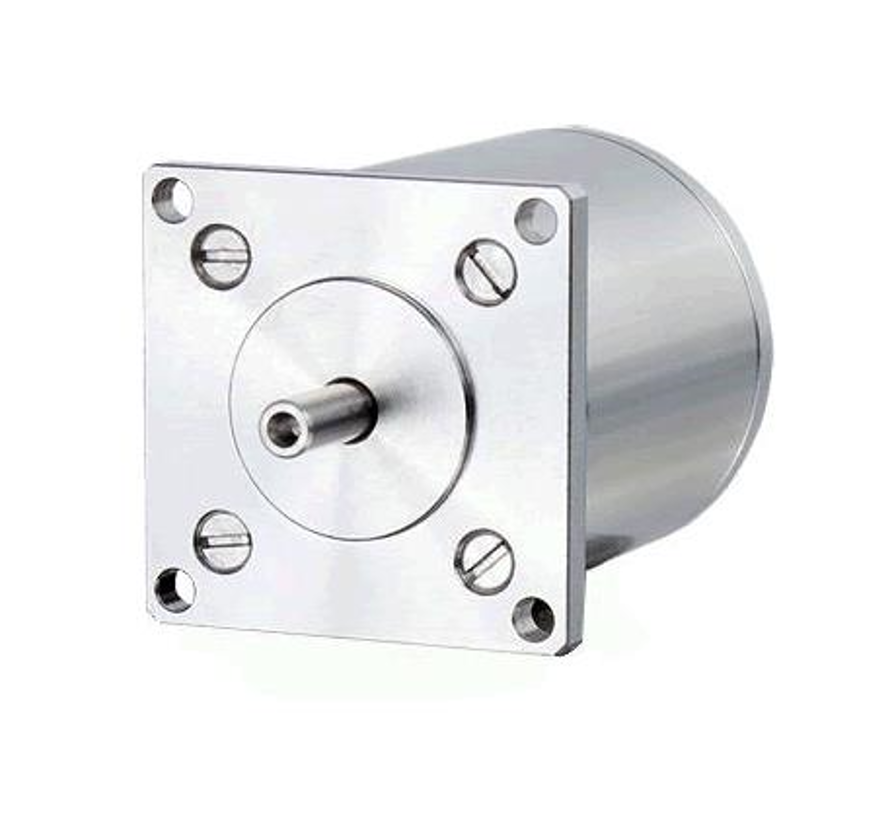

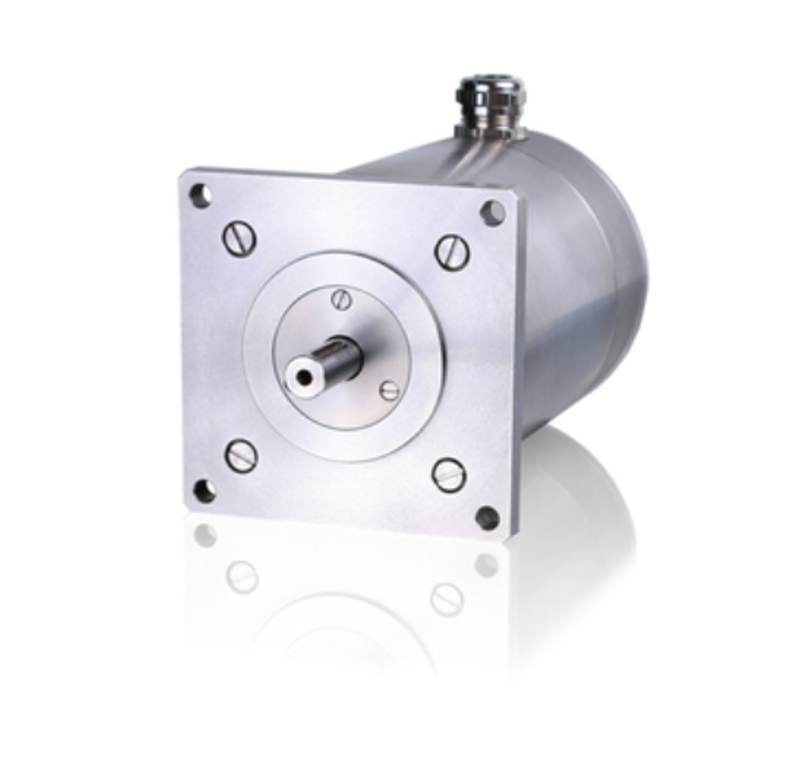

Phytron_ZSH107/2低背隙行星齿轮装配自动化高效步进电机
  • Phytron_ZSH107/2低背隙行星齿轮装配自动化高效步进电机
  • Phytron_ZSH107/2低背隙行星齿轮装配自动化高效步进电机
  • Phytron_ZSH107/2低背隙行星齿轮装配自动化高效步进电机
  • Phytron_ZSH107/2低背隙行星齿轮装配自动化高效步进电机

Phytron_ZSH107/2低背隙行星齿轮装配自动化高效步进电机

Phytron_ZSH107/2低背隙行星齿轮装配自动化高效步进电机,带制动器的步进电机:用于 24 VDC 电源的永磁制动器

技术参数主要功能基本配置可选配置质量保证

Phytron_ZSH107/2型号参数举例:

型号:ZSH 107/2

双极电流:8A

单极电流:5.7A

电阻(每绕组):0.3Ω

电感(每绕组):1.6mH

保持转矩:9 mNm

制动扭矩:0.21mNm

转动惯性:8*10-4 kg m2

轴承轴向载荷:400N

轴承径向载荷:650N

质量:7.2KG

总长度:139.5mm

边长:108mm


主要功能:

用于单极或双极控制模式的 2 相混合式步进电机;

保持扭矩从 0.45 到 17 Nm;

直径 ZSH:57 至 107,NEMA 兼容;

步数/转:200,步距角:1.8°;

保护模式:IP54、IP68 根据要求;

允许的表面温度:-30 °C 至 +80 °C(短时间可达 100 °C)



基本配置:

带制动器的步进电机:用于 24 VDC 电源的永磁制动器;

带编码器的步进电机:分辨率 50、200 或 500 线,2 或 3 通道;

带编码器和电机制动器的步进电机;

带低背隙行星齿轮的步进电机:1 级、2 级或 3 级,减速比从 3:1 到 512:1 。



可选配置:

自由线端或接线盒

双轴

齿轮箱

马达刹车

编码器
