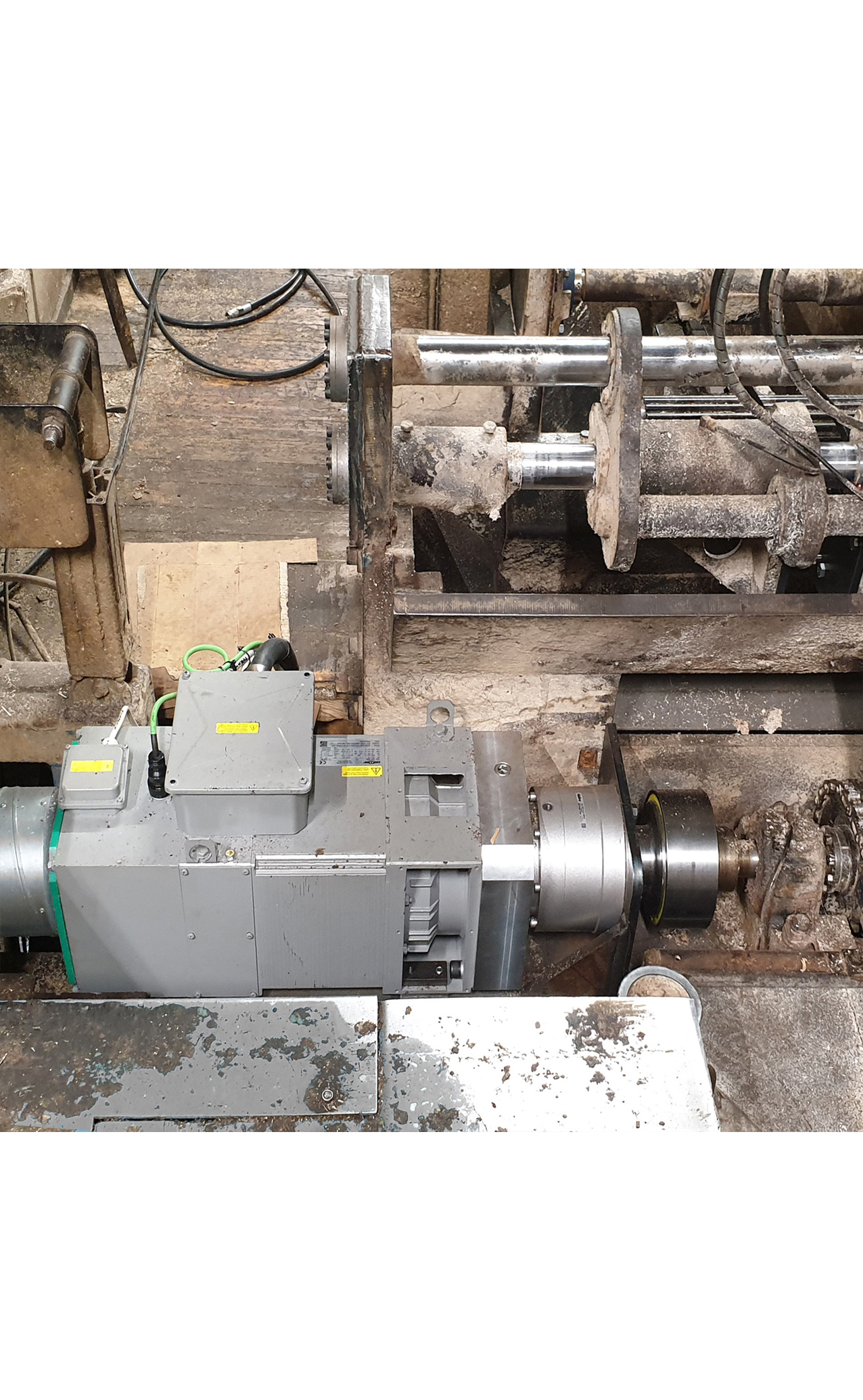

OEMER_QS225X永磁同步电机纸巾纤维加工机械驱动电机

OEMER_QS225X永磁三相同步电机

额定功率（580RPM）KW  85,1

额定电流（580RPM）A  161

额定扭矩（580RPM）NM  1401

效率（580RPM）  94,3%

额定功率（1000RPM）KW  140

额定电流（1000RPM）A  260

额定扭矩（1000RPM）NM  1337

效率（1000RPM）  96,0 %

额定功率（1500RPM）KW  200

额定电流（1500RPM）A  369

额定扭矩（1500RPM）NM  1273

效率（1500RPM）  96,7%

最大转速 RPM 1800

最大扭矩 NM 3200

转动惯量 Kgm2 3,8

重量 Kg 1175

主要功能：

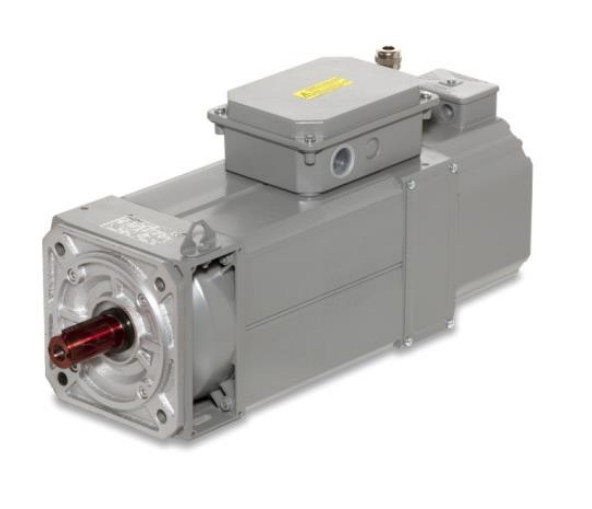

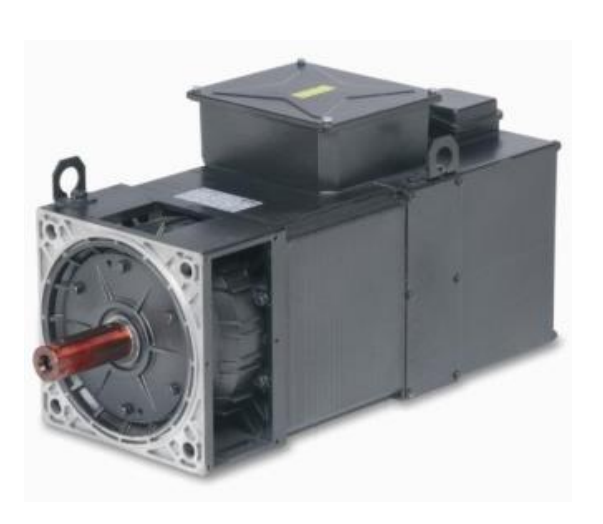

OEMER_QS系列为逆变器供电的变速同步电机。

尽管设计和尺寸紧凑，但该类电机在速度范围内都具有高效率和性能。

OEMER_QS电机的特点：

效率

高功率/扭矩密度

动态响应

紧凑的尺寸

OEMER_QS永磁三相同步电机效率IE4通用参数：

轴高： 100、132、160、180、225、280mm

功率： 1,7…500kW

扭矩： 25…2500Nm

重量： 35…1900kg

极数： 4, 6

基本转速： 580, 1000, 1500, 1800, 2200, 2600rpm

电源电压： 360…460Vac

防护等级 IP 54

电气连接： 3 或 6 个端子铝/钢接线盒

振动度： R、S

平衡方式： 半键、全键或无键可按要求

环境温度： -20…+40°C

可选配置：

平衡方式： 半键、全键或无键可按要求

覆盖材料： 铝 铸铁

轴钢： C45 – 39NiCrMo 应要求提供

接线盒位置： 标准位置顶部安装，根据要求侧面安装

可用选项： 绝对式编码器、PTC、KTY84-130、PT100、驻车制动器、径向风扇单元等。
