OEMER_QS132P永磁三相同步电机变速液压泵驱动电机

OEMER_QS132P永磁三相同步电机

额定功率（580RPM）KW  10,6

额定电流（580RPM）A  20,5

额定扭矩（580RPM）NM  175

效率（580RPM）  90,3%

额定功率（1000RPM）KW  17,5

额定电流（1000RPM）A  32,8

额定扭矩（1000RPM）NM  167

效率（1000RPM）  93,3%

额定功率（2600RPM）KW  39,0

额定电流（2600RPM）A  71,8

额定扭矩（2600RPM）NM  143

效率（2600RPM）  94,9%

最大转速 RPM 3300

最大扭矩 NM 350

转动惯量 Kgm2 0.125

重量 Kg 135

主要功能：

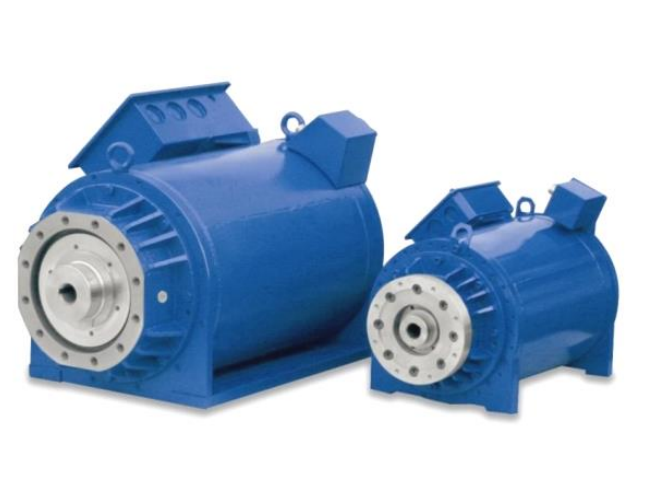

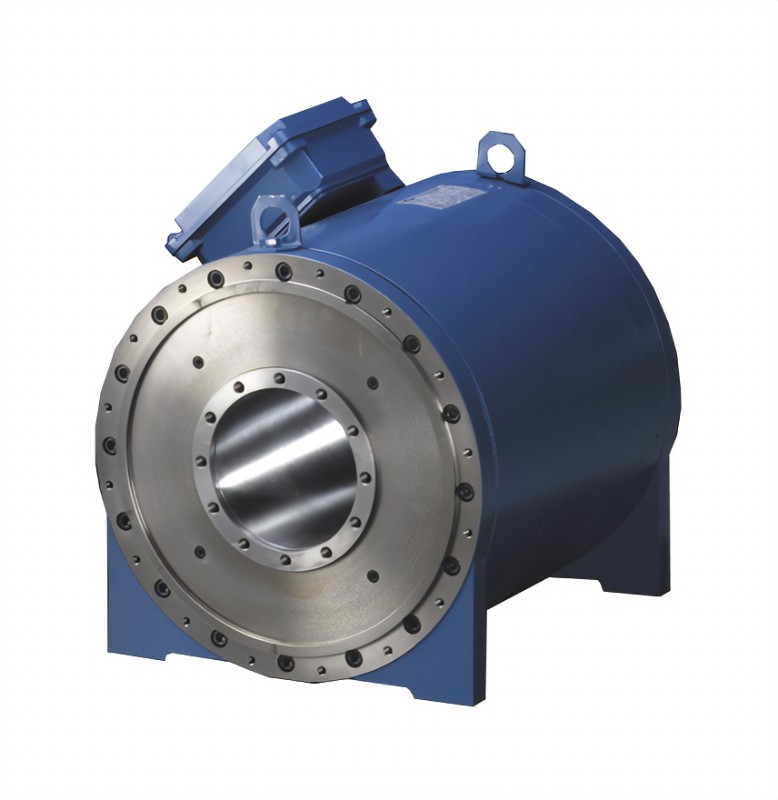

OEMER_QS系列为逆变器供电的变速同步电机。

尽管设计和尺寸紧凑，但该类电机在速度范围内都具有高效率和性能。

OEMER_QS电机的特点：

效率

高功率/扭矩密度

动态响应

紧凑的尺寸

OEMER_QS永磁三相同步电机效率IE4通用参数：

轴高： 100、132、160、180、225、280mm

功率： 1,7…500kW

扭矩： 25…2500Nm

重量： 35…1900kg

极数： 4, 6

基本转速： 580, 1000, 1500, 1800, 2200, 2600rpm

电源电压： 360…460Vac

防护等级 IP 54

电气连接： 3 或 6 个端子铝/钢接线盒

振动度： R、S

平衡方式： 半键、全键或无键可按要求

环境温度： -20…+40°C

可选配置：

平衡方式： 半键、全键或无键可按要求

覆盖材料： 铝 铸铁

轴钢： C45 – 39NiCrMo 应要求提供

接线盒位置： 标准位置顶部安装，根据要求侧面安装

可用选项： 绝对式编码器、PTC、KTY84-130、PT100、驻车制动器、径向风扇单元等。
