OEMER_LQ100M电机和变速器测试系统驱动电机紧凑高效

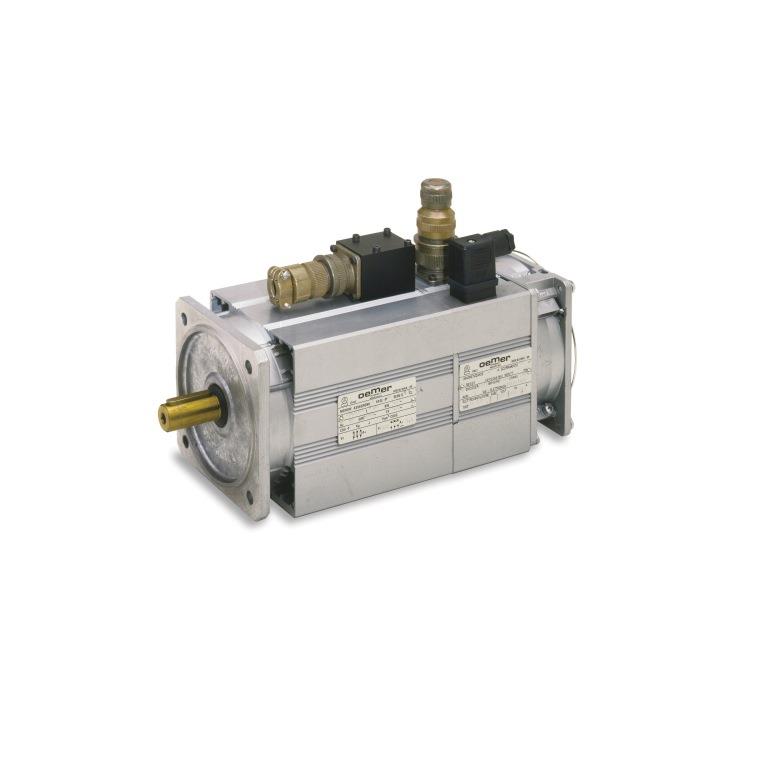

OEMER_LQ100M液冷变频异步电机

额定功率（580RPM）KW  3,2

额定电流（580RPM）A  7,6

额定扭矩（580RPM）NM  52,3

效率（580RPM）  75,3%

额定功率（1000RPM）KW  5,2

额定电流（1000RPM）A  11,5

额定扭矩（1000RPM）NM  49,9

效率（1000RPM）  82,1%

额定功率（1500RPM）KW  7,5

额定电流（1500RPM）A  15,9

额定扭矩（1500RPM）NM  47,5

效率（1500RPM）  84,6%

最大转速 RPM 12000

最大扭矩 NM 70

转动惯量 Kgm2 0,0113

重量 Kg 60

主要功能：

OEMER_LQ电机的特点：

轴上的高功率、高扭矩

高转速高动态电机

紧凑的尺寸

可用于腐蚀性环境

安静运行

高效率

OEMER_LQ液冷变频三相异步电动机通用参数：

液冷电机，仅适用于逆变器应用

轴高： 100、132、160、180、225、280mm

功率： 3.2…456kW

扭矩： 40…2660Nm

重量： 60…1700kg

极数： 4

基本转速： 580、1000、1500、1800、2200、2600rpm

电源电压： 360…460Vac（驱动电源，不用于直接在线连接）

接线方式：  星形，三角

电气连接： 3 或 6 个端子铝/钢接线盒

振动度： R、S

防护等级：IP 54 IP55

冷却方式：IC 9W7

定子材料： 铝

覆盖材料： 铸铁

可选配置：

平衡方式： 半键、全键或无键可按要求

环境温度： -20…+60°C

轴钢： C45 – 39NiCrMo 应要求提供

接线盒位置： 标准位置顶部安装，根据要求侧面安装

可用选项： 编码器、PTC、KTY84-130、PT100、径向风扇、驻车制动器、绝缘轴承、高速轴承、空间加热器
