maxon直流电机驱动系统编码器组件maxonEASY编码器

ENC 16 EASY编码器, 500次脉冲技术参数：

每旋转一周的脉冲数 500

通道数 3

线驱动 RS422

编码器外壳最大长度 8.5 mm

最大电气速度 90000 rpm

最大转速 30000 rpm

供电电压 5.0V ± 10.0%

输出信号 EIA RS 422

输出信号 增量

驱动逻辑 Differential, EIA RS 422

每通道输出电流 -20...20 mA

信号上升沿时间 20 ns

信号上升沿时间的测量条件 CL=25pF, RL=1kOhm

maxon直流电机驱动系统编码器组件的分类与特点

maxon直流电机、齿轮箱、传感器、制动器和控制系统匹配，模块化的设计，使其组合广泛。

其中编码器组件用于对电机的运行状态的监控、以满足上位系统对电机的定位精度要求。

基本配置：

maxon EASY编码器

maxon MAG编码器

maxon MR−编码器

maxon RIO编码器

maxon HEDL编码器

maxon MILE编码器

可组合电机：

maxon DCX直流电机

maxon DCmax直流电机

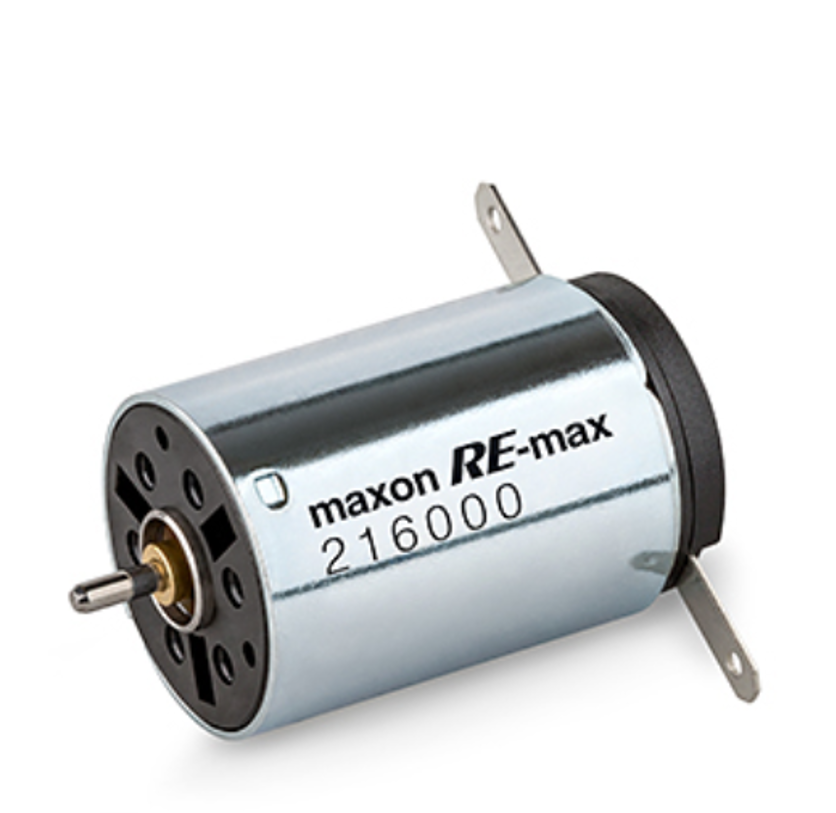

maxon RE直流电机

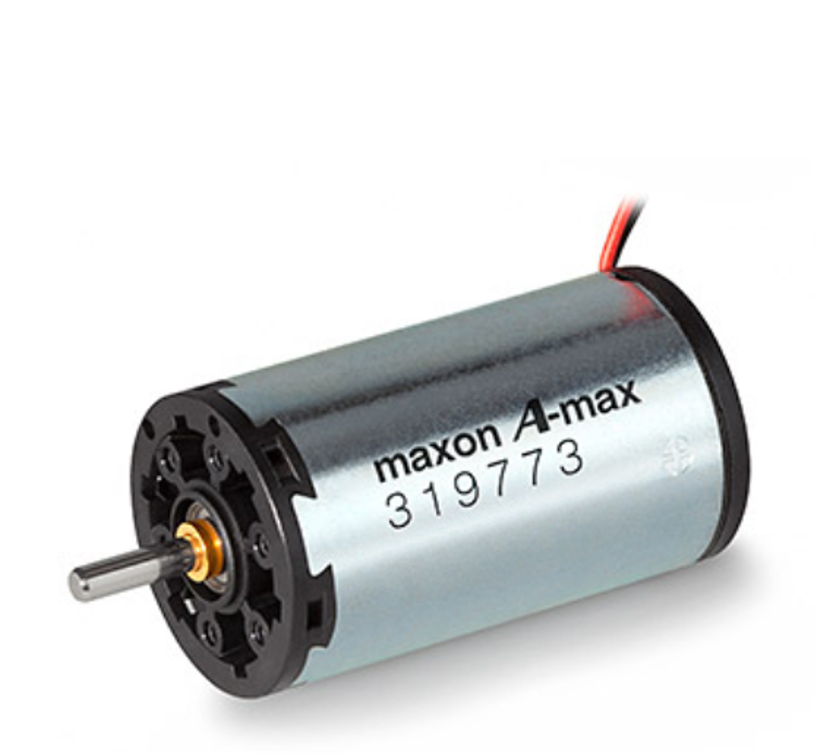

maxon Amax直流电机

maxon ECXSPEED直流电机

maxon EC直流电机

maxon ECmax直流电机

maxon EC4极直流电机
