maxon RE系列电动高尔夫球车驱动电机紧凑小巧能耗低

maxon RE 50 Ø50 mm, 石墨电刷, 200 Watt

额定电压值

额定电压 36 V

空载转速 5680 rpm

空载电流 195 mA

额定转速 5430 rpm

额定转矩（最大连续转矩） 400 mNm

额定电流（最大连续负载电流） 6.8 A

堵转转矩 8920 mNm

堵转电流 148 A

最大效率 93 %

特征值

相间电阻 0.244 Ω

相间电感 0.177 mH

转矩常数 60.4 mNm/A

转速常数 158 rpm/V

转速/转矩斜率 0.638 rpm/mNm

机械时间常数 3.78 ms

转子惯量 565 gcm²

热参数

外壳-环境热阻 3.59 K/W

绕组-外壳热阻 1.24 K/W

绕组热时间常数 71.6 s

电机热时间常数 1510 s

环境温度 -30...+100 °C

绕组最高允许温度 +125 °C

机械参数

轴承类型 Waelzlager

最大允许转速 9500 rpm

轴向间隙 0 mm，径向负载为 < 11.5 N 时

0.1 mm，径向负载为 > 11.5 N 时

径向间隙 0.03 mm

最大轴向载荷（动态） 30 N

最大轴向压配合力（静态） 150 N

（静态，支撑轴） 6000 N

最大径向载荷 110 N, 15 mm（距离法兰）

其它参数

极对数 1

换向片数量 15

重量 1100 g

maxon直流电机分类与特点：

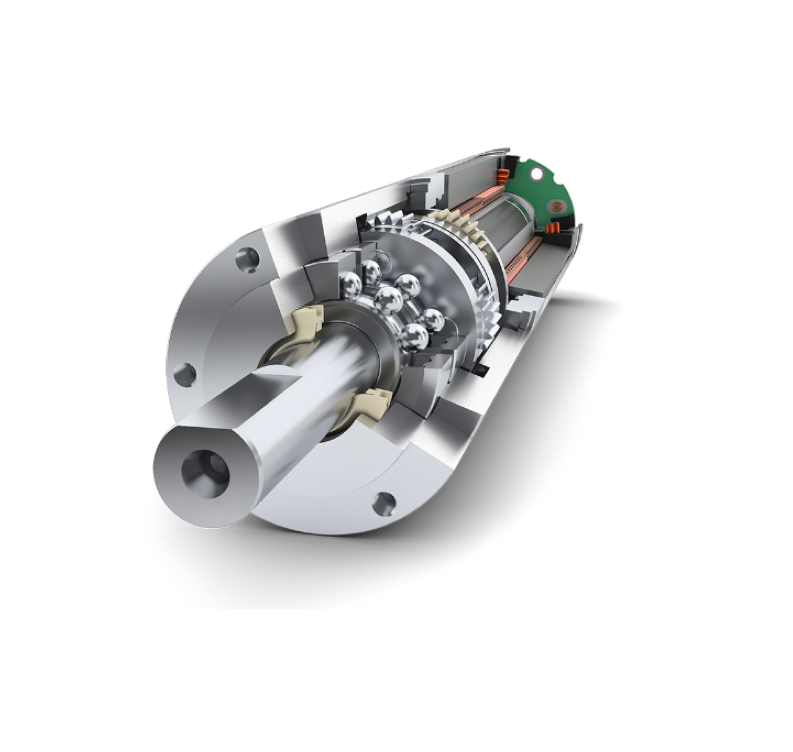

maxon DCX电机和齿轮箱的特点在于功率密度高、结构坚固，适用于电池驱动的应用场合，可以承受振动和冲击载荷。

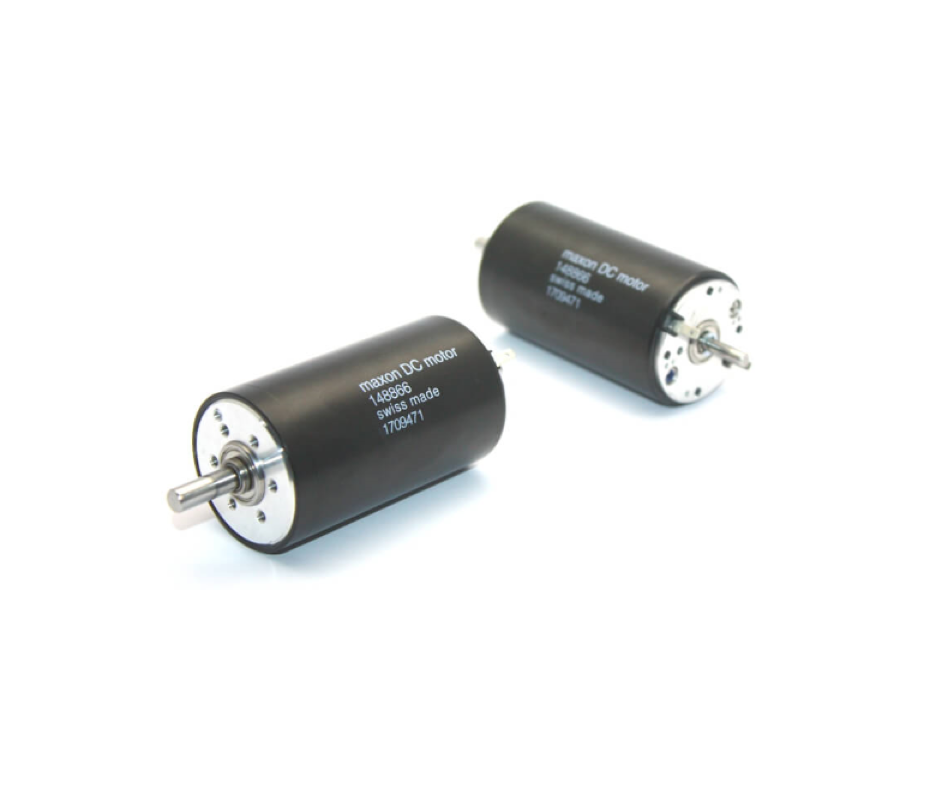

maxon A-max系列有刷电机，采用空芯杯转子和铝镍钴磁钢，具有高功率密度。范围：直径12 – 32mm，功率0.5 – 20W。

maxon RE-max系列有刷电机，电机采用钕磁钢，具备高功率。范围：直径13 – 29毫米，功率0.75 – 22W。

maxon RE系列有刷电机，配备性能磁铁（稀土材质），电机的效率可达90 %。范围：直径6 – 65毫米，功率0.3 – 250W。

maxon RE

电动高尔夫球车为球场带来便利，采用全碳架结构，5.5公斤的重量，球袋却不设承重限制

RE电机作为动力强劲的牵引驱动装置，尽显其能。

电机配有高性能永磁铁和一个能够无顿转运行的无铁芯绕组系统，功率高、能耗低

该款电机可提供150-250W功率

低速度下具有较大转矩

高性能永磁铁、效率约达90%、能耗低

重量轻巧、功率密度高、组合紧凑小巧

无顿挫的无铁芯绕组、操作简便、良好的调节性能

电流强度与转矩成正比、可通过电流获取信息

坚固性和耐用性

编码器

坚固耐用，可提供高精度和高分辨率信号的直流测速机和旋转变压器。 由于共振原因，这些组件主要安装在带通轴的电机上。 组件的安装专门针对电机进行适配

1.ENX：3通道编码器的空间要求小。脉冲数可在出厂时编程设置。

2.旋转变压器：可精确地识别DC电机的转子位置。

3.直流测速发电机：通过模拟转速信号进行转向识别。
