maxon RE40提升机物料搬运机器人关节驱动电机高功率密度高扭矩

maxon RE 40 Ø40 mm, 石墨电刷, 150 Watt

额定电压值

额定电压 48 V

空载转速 1720 rpm

空载电流 9.66 mA

额定转速 1080 rpm

额定转矩（最大连续转矩） 192 mNm

额定电流（最大连续负载电流） 0.73 A

堵转转矩 523 mNm

堵转电流 1.97 A

最大效率 86 %

特征值

相间电阻 24.4 Ω

相间电感 6.41 mH

转矩常数 266 mNm/A

转速常数 35.9 rpm/V

转速/转矩斜率 3.29 rpm/mNm

机械时间常数 4.15 ms

转子惯量 120 gcm²

热参数

外壳-环境热阻 4.65 K/W

绕组-外壳热阻 1.93 K/W

绕组热时间常数 36.3 s

电机热时间常数 809 s

环境温度 -30...+100 °C

绕组最高允许温度 +155 °C

机械参数

轴承类型 Waelzlager

最大允许转速 12000 rpm

轴向间隙 0.05 - 0.15 mm

径向间隙 0.025 mm

最大轴向载荷（动态） 5.6 N

最大轴向压配合力（静态） 110 N

（静态，支撑轴） 1200 N

最大径向载荷 28 N, 5 mm（距离法兰）

其它参数

极对数 1

换向片数量 13

重量 480 g

主要功能：

maxon RE电机无顿挫的无铁芯绕组、操作简便、良好的调节性能

电流强度与转矩成正比、可通过电流获取信息

坚固性和耐用性

maxon RE系列有刷电机，配备性能磁铁（稀土材质），电机的效率可达90 %。范围：直径6 – 65毫米，功率0.3 – 250W。

maxon直流电机分类与特点：

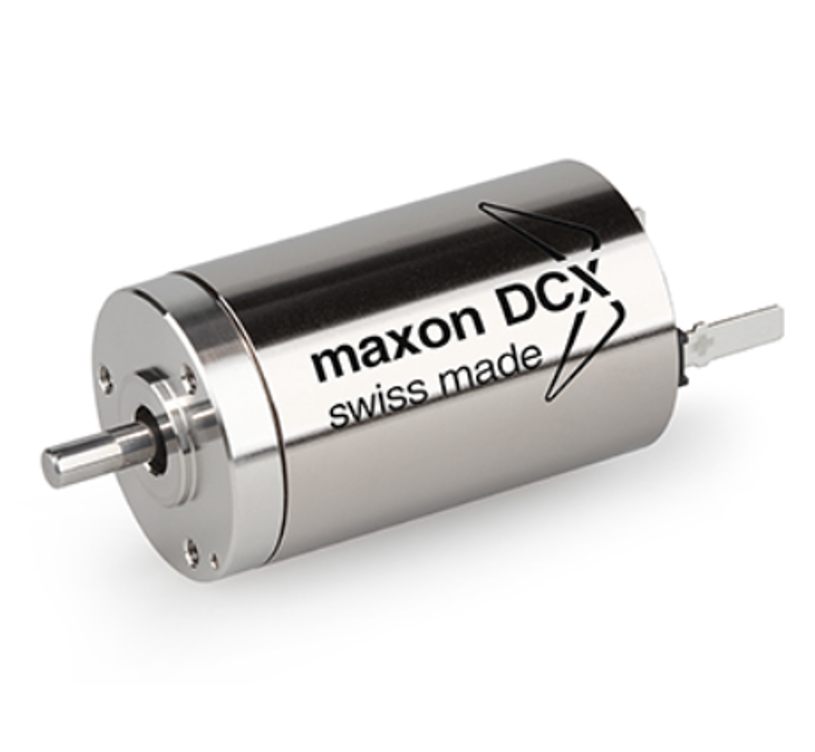

maxon DCX电机和齿轮箱的特点在于功率密度高、结构坚固，适用于电池驱动的应用场合，可以承受振动和冲击载荷。

maxon A-max系列有刷电机，采用空芯杯转子和铝镍钴磁钢，具有高功率密度。范围：直径12 – 32mm，功率0.5 – 20W。

maxon RE-max系列有刷电机，电机采用钕磁钢，具备高功率。范围：直径13 – 29毫米，功率0.75 – 22W。

maxon RE系列有刷电机，配备性能磁铁（稀土材质），电机的效率可达90 %。范围：直径6 – 65毫米，功率0.3 – 250W。

齿轮箱：

maxon_GS 30 A

maxon_GP 32 BZ

maxon_GP 32 A

maxon_GP 32 AR

maxon_GP 32 C

maxon_GP 32 CR

maxon_GP 32 HP

maxon_GP 32 HD

maxon_KD 32

maxon_GS 38 A

maxon_GP 42 C

maxon_GP 42 HD

maxon_GS 45 A

maxon_GP 52 C

maxon_GP 62 A
