maxon ECX SPEED22L高温灭菌无刷电机医疗器械用驱动电机

maxon ECX SPEED 22 L Ø22 mm，无刷，无传感器

额定电压值

额定电压 24 V

空载转速 52700 rpm

空载电流 365 mA

额定转速 50600 rpm

额定转矩（最大连续转矩） 30.8 mNm

额定电流（最大连续负载电流） 7.39 A

堵转转矩 992 mNm

堵转电流 228 A

最大效率 92 %

特征值

相间电阻 0.105 Ω

相间电感 0.0114 mH

转矩常数 4.34 mNm/A

转速常数 2200 rpm/V

转速/转矩斜率 53.2 rpm/mNm

机械时间常数 1.31 ms

转子惯量 2.36 gcm²

热参数

外壳-环境热阻 9 K/W

绕组-外壳热阻 0.84 K/W

绕组热时间常数 2.78 s

电机热时间常数 456 s

环境温度 -40...+135 °C

绕组最高允许温度 +155 °C

机械参数

轴承类型 Kugellager

最大允许转速 60000 rpm

轴向间隙 0 mm，径向负载为 < 4 N 时

0.24 mm，径向负载为 > 4 N 时

径向间隙 0.025 mm

最大轴向载荷（动态） 4 N

最大轴向压配合力（静态） 110 N

（静态，支撑轴） 6000 N

最大径向载荷 16 N, 5 mm（距离法兰）

其它参数

极对数 1

相数 3

高温高压灭菌次数 2000

重量 148 g

主要功能：

maxonEC系列无刷电机，在寿命、可靠性和精度方面有良好表现，并灵活组合齿轮箱、编码器和控制器等组件。

ECX SPEED系列：可达到高转速（至120000 rpm）并可消毒灭菌达2000次

maxon直流电机分类与特点：

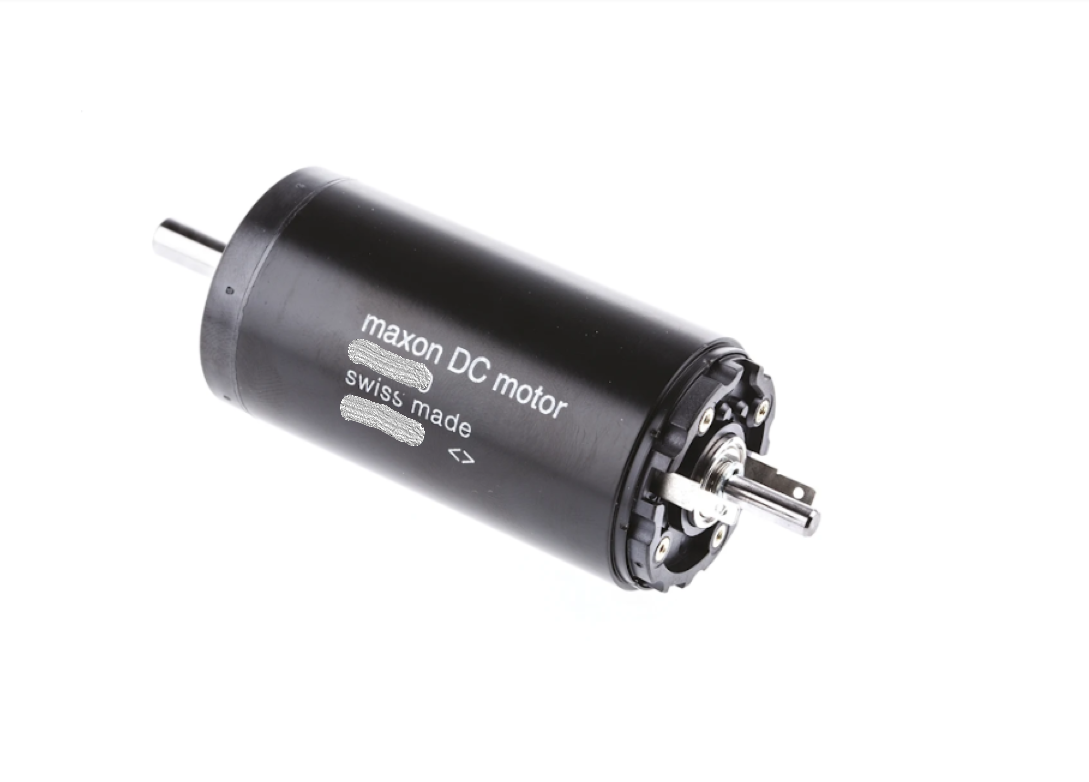

maxon DCX电机和齿轮箱的特点在于功率密度高、结构坚固，适用于电池驱动的应用场合，可以承受振动和冲击载荷。

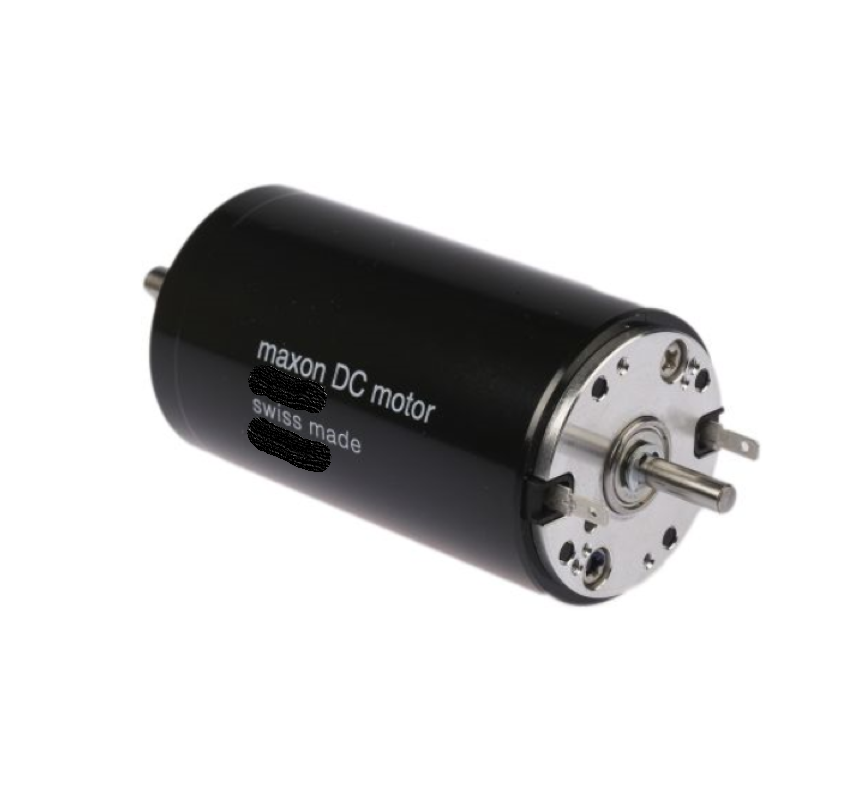

maxon A-max系列有刷电机，采用空芯杯转子和铝镍钴磁钢，具有高功率密度。范围：直径12 – 32mm，功率0.5 – 20W。

maxon RE-max系列有刷电机，电机采用钕磁钢，具备高功率。范围：直径13 – 29毫米，功率0.75 – 22W。

maxon RE系列有刷电机，配备性能磁铁（稀土材质），电机的效率可达90 %。范围：直径6 – 65毫米，功率0.3 – 250W。

编码器分类：

maxon_MR 64-256 CPT

maxon_MR 32 CPT

maxon_MR 128-512 CPT

maxon_MR 128-1000 CPT

maxon_MR 256-1024 CPT

maxon_16 RIO

maxon_Enc 22

maxon_AEDL 5810

maxon_HEDS 5540

maxon_HEDL 5540

maxon_HEDL 9140

maxon_DC-Tacho DCT 22

maxon_Resolver Res 26
