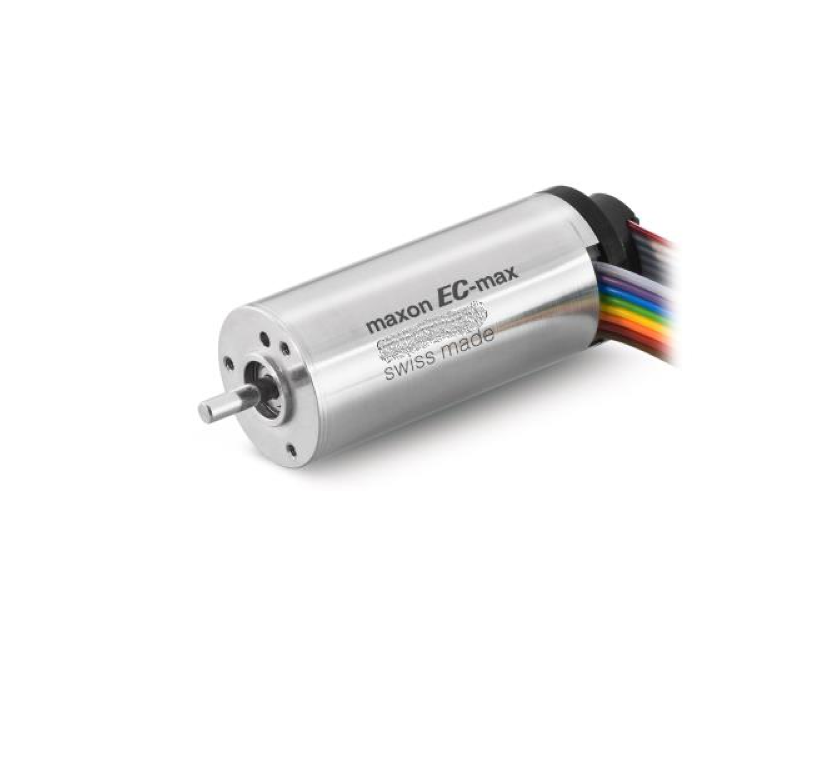

maxon EC-max30无刷电机自动导引车转向机器人关节模组驱动电机

maxon EC-max30 60W 24V

额定电压值

额定电压 24 V

空载转速 9340 rpm

空载电流 231 mA

额定转速 8040 rpm

额定转矩（最大连续转矩） 60.7 mNm

额定电流（最大连续负载电流） 2.66 A

堵转转矩 458 mNm

堵转电流 18.8 A

最大效率 81 %

特征值

相间电阻 1.27 Ω

相间电感 0.143 mH

转矩常数 24.3 mNm/A

转速常数 393 rpm/V

转速/转矩斜率 20.6 rpm/mNm

机械时间常数 4.73 ms

转子惯量 21.9 gcm²

热参数

外壳-环境热阻 7.4 K/W

绕组-外壳热阻 0.5 K/W

绕组热时间常数 2.71 s

电机热时间常数 1000 s

环境温度 -40...+100 °C

绕组最高允许温度 +155 °C

机械参数

轴承类型 球轴承

最大允许转速 15000 rpm

轴向间隙 0 mm，径向负载为 < 6 N 时

0.14 mm，径向负载为 > 6 N 时

最大轴向载荷（动态） 5 N

最大轴向压配合力（静态） 98 N

（静态，支撑轴） 1300 N

最大径向载荷 25 N, 5 mm（距离法兰）

其它参数

极对数 1

相数 3

高温高压灭菌次数 0

产品

重量 305 g

主要功能：

maxonEC-max 22电机节能高效率且体积小的直流电机，驱动电机与一个行星齿轮箱组合，易于操控且高度灵活

直径16 – 40mm，功率5 – 120W；无刷式设计，适用于长时间运行，性价比高；

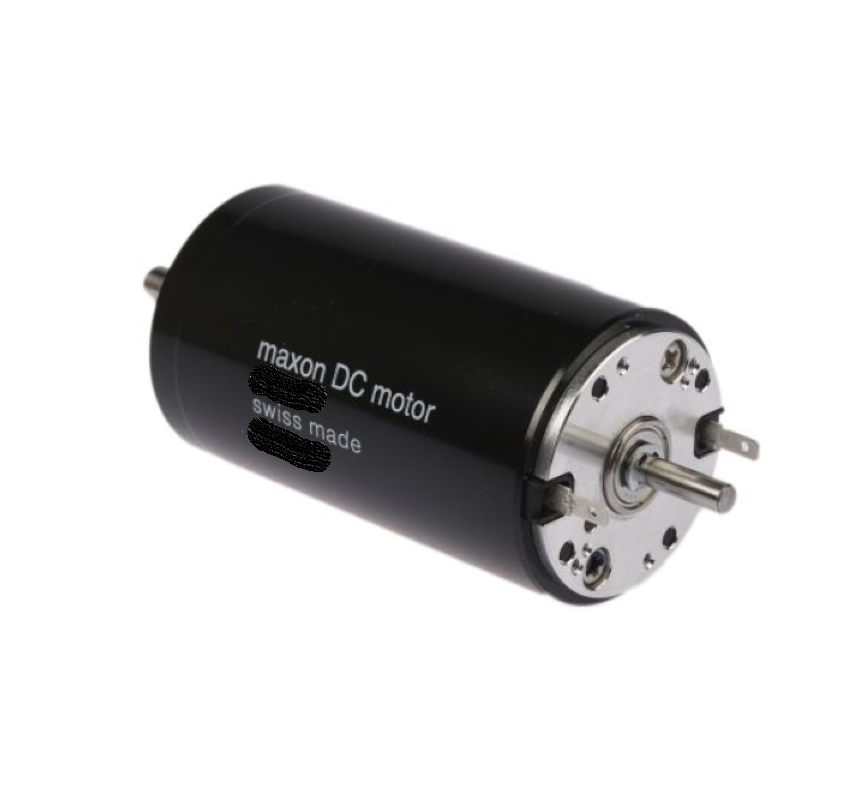

具体型号：

maxon_DC-max 16 S EB

maxon_DC-max 16 S GB

maxon_DC-max 22 S EB

maxon_DC-max 22 S GB

maxon_DC-max 26 S EB

maxon_DC-max 26 S GB

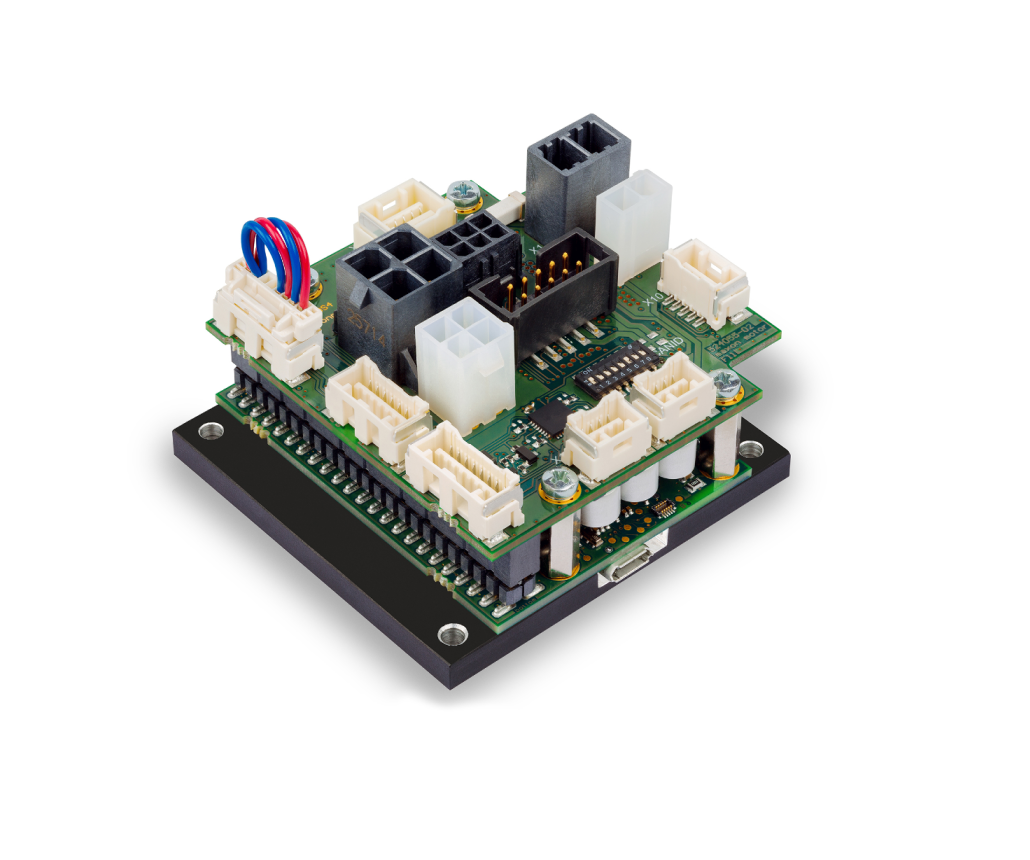

驱动器选择：

maxon_ESCON 36/3 EC

maxon_ESCON Mod. 50/4 EC-S

maxon_ESCON Mod. 50/8

maxon_ESCON 50/5

maxon_DEC Module 24/2

maxon_DEC Module 50/5

maxon_EPOS4 Micro 24/5 CAN

maxon_EPOS4 Micro 24/5 ECAT

maxon_EPOS4 Module 24/1.5
