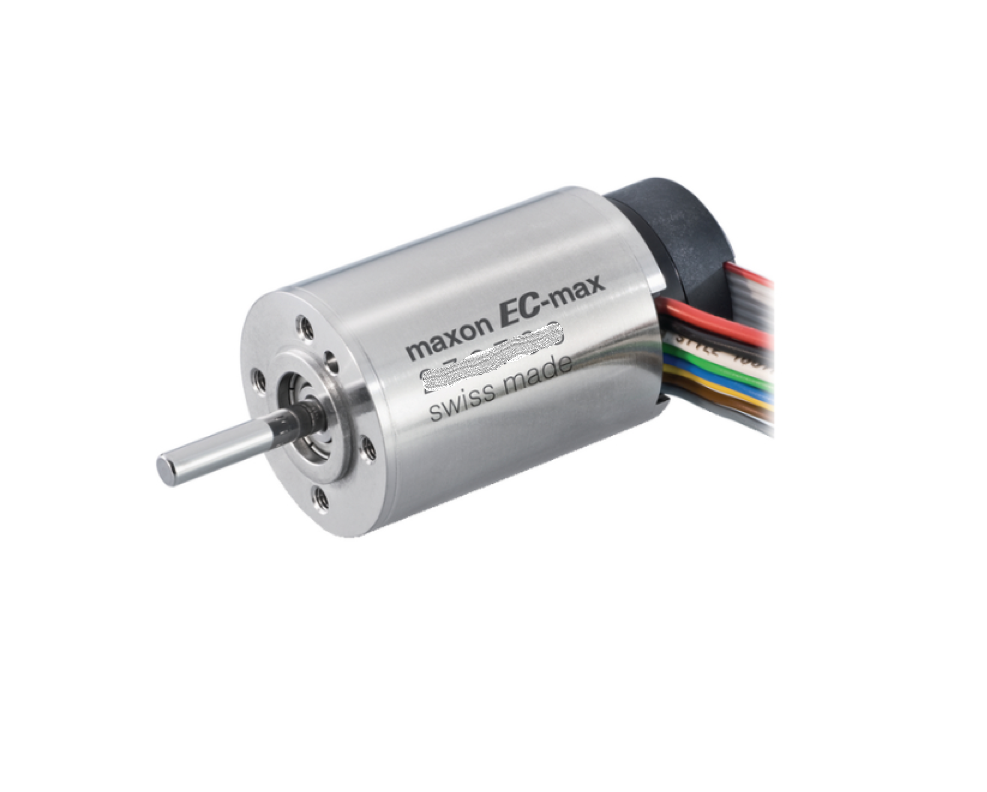

maxon EC-max30无刷电机智能仓储AMR小车驱动电机机器人关节模组

maxon EC-max30直流无刷电机功率60Watt带霍尔传感器

额定电压值

额定电压 24 V

空载转速 9340 rpm

空载电流 231 mA

额定转速 8040 rpm

额定转矩（最大连续转矩） 60.7 mNm

额定电流（最大连续负载电流） 2.66 A

堵转转矩 458 mNm

堵转电流 18.8 A

最大效率 81 %

特征值

相间电阻 1.27 Ω

相间电感 0.143 mH

转矩常数 24.3 mNm/A

转速常数 393 rpm/V

转速/转矩斜率 20.6 rpm/mNm

机械时间常数 4.73 ms

转子惯量 21.9 gcm²

热参数

外壳-环境热阻 7.4 K/W

绕组-外壳热阻 0.5 K/W

绕组热时间常数 2.71 s

电机热时间常数 1000 s

环境温度 -40...+100 °C

绕组最高允许温度 +155 °C

机械参数

轴承类型 球轴承

最大允许转速 15000 rpm

轴向间隙 0 mm，径向负载为 < 6 N 时

0.14 mm，径向负载为 > 6 N 时

最大轴向载荷（动态） 5 N

最大轴向压配合力（静态） 98 N

（静态，支撑轴） 1300 N

最大径向载荷 25 N, 5 mm（距离法兰）

其它参数

极对数 1

相数 3

重量 305 g

主要功能：

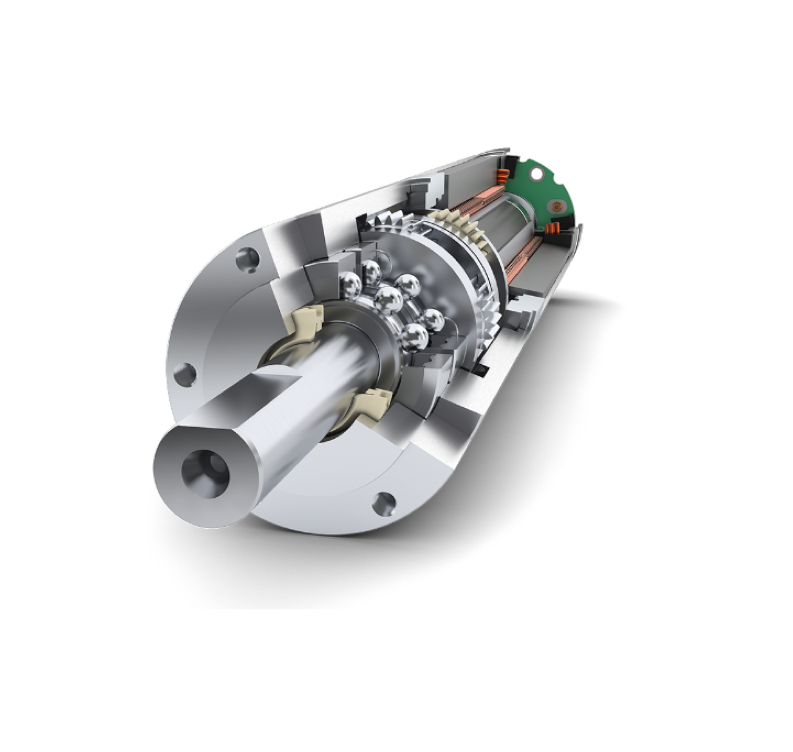

maxon EC-max 30电机具有转矩特性良好、功率高、转速范围大和使用寿命长久等特点，通过在齿轮箱中采用陶瓷零部件，关键部件的磨损情况可以得到显著改善，加长齿轮箱的使用寿命，还能增大连续扭矩和瞬时扭矩并提高输入转速。

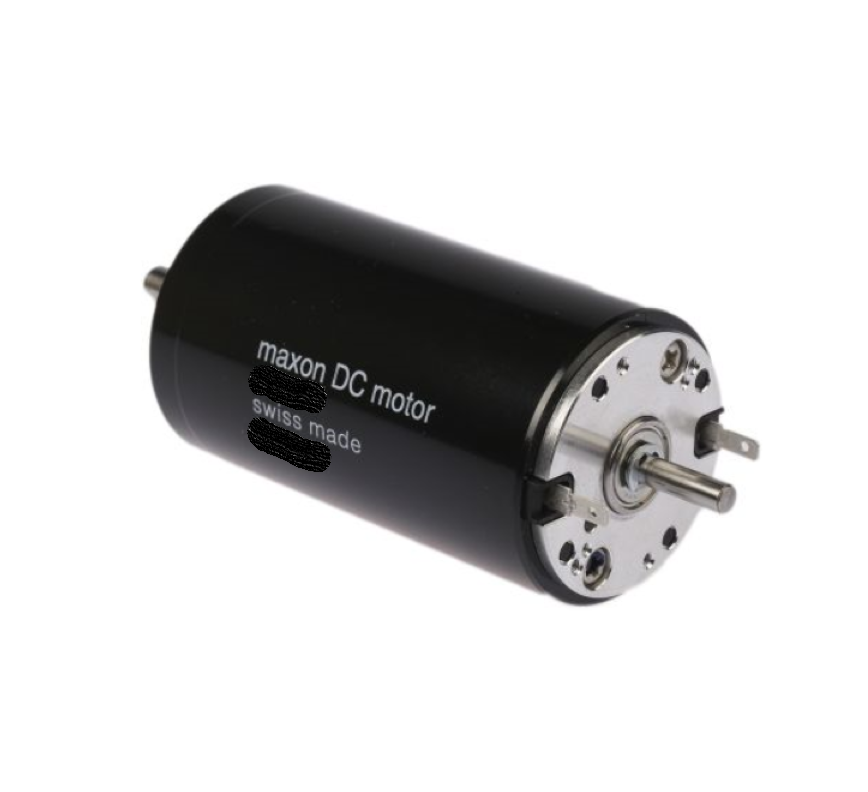

maxon直流电机分类与特点：

maxon DCX电机和齿轮箱的特点在于功率密度高、结构坚固，适用于电池驱动的应用场合，可以承受振动和冲击载荷。

maxon A-max系列有刷电机，采用空芯杯转子和铝镍钴磁钢，具有高功率密度。范围：直径12 – 32mm，功率0.5 – 20W。

maxon RE-max系列有刷电机，电机采用钕磁钢，具备高功率。范围：直径13 – 29毫米，功率0.75 – 22W。

maxon RE系列有刷电机，配备性能磁铁（稀土材质），电机的效率可达90 %。范围：直径6 – 65毫米，功率0.3 – 250W。

编码器：

maxon_ENX 6 MAG

maxon_ENX 8 MAG

maxon_ENX 8 EASY INT/Abs.

maxon_ENX 10 QUAD

maxon_ENX 10 EASY

maxon_ENX 10 EASY XT

maxon_ENX 13 EASY INT/Abs.

maxon_ENX 16 EASY

maxon_ENX 16 EASY XT

maxon_ENX 16 EASY Abs.

maxon_ENX 16 EASY Abs. XT

maxon_ENX 16 EASY INT/Abs.

maxon_ENX 19 EASY INT/Abs.

maxon_ENX 22 EASY INT/Abs.
