maxon EC45无刷电机大转速范围高速测量设备电机老化测试设备驱动电机

maxon EC45无刷电机功率150Watt

额定电压值

额定电压 48 V

空载转速 5860 rpm

空载电流 153 mA

额定转速 4640 rpm

额定转矩（最大连续转矩） 187 mNm

额定电流（最大连续负载电流） 2.52 A

堵转转矩 962 mNm

堵转电流 12.5 A

最大效率 80 %

特征值

相间电阻 3.85 Ω

相间电感 1.19 mH

转矩常数 77.1 mNm/A

转速常数 124 rpm/V

转速/转矩斜率 6.18 rpm/mNm

机械时间常数 7.7 ms

转子惯量 119 gcm²

热参数

外壳-环境热阻 1.9 K/W

绕组-外壳热阻 0.9 K/W

绕组热时间常数 15.7 s

电机热时间常数 1600 s

环境温度 -20...+100 °C

绕组最高允许温度 +125 °C

机械参数

轴承类型 球轴承

最大允许转速 15000 rpm

轴向间隙 0 mm，径向负载为 < 20 N 时

0.14 mm，径向负载为 > 20 N 时

最大轴向载荷（动态） 16 N

最大轴向压配合力（静态） 182 N

（静态，支撑轴） 5000 N

最大径向载荷 140 N, 5 mm（距离法兰）

其它参数

极对数 1

相数 3

安全等级 IP54

重量 850 g

主要功能：

maxonEC系列无刷电机，在寿命、可靠性和精度方面有良好表现，并灵活组合齿轮箱、编码器和控制器等组件

EC系列：直径4 – 90mm，功率1.2 – 400W；转矩性能优异、功率高、转速范；围大、使用寿命长

maxon无刷直流电机

具有电子换向的maxon EC电机具有转矩特性良好、功率高、转速范围大和使用寿命长久等优点。 它调节性能出色，因此可实现精确定位。maxon EC-max电机为高性价比系列。 如果使用空间较为狭小，还可选择maxon盘式电机

1.ECX SPEED系列：可达到高转速（至120000 rpm）并可消毒灭菌达2000次；

2.EC系列：直径4 – 90mm，功率1.2 – 400W；转矩性能优异、功率高、转速范；围大、使用寿命长；

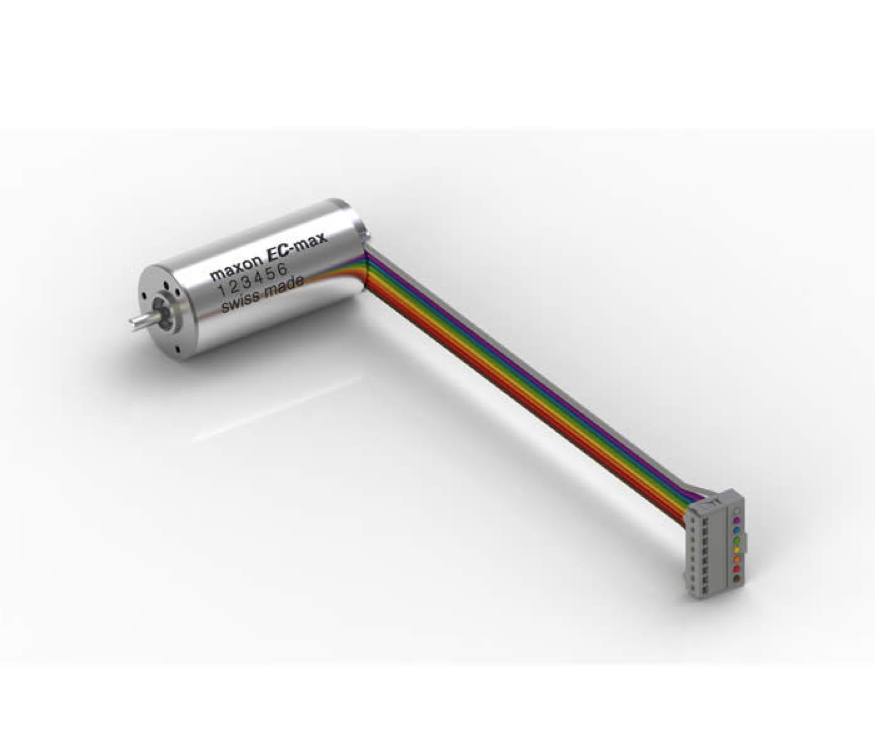

3.EC-max系列：直径16 – 40mm，功率5 – 120W；无刷式设计，适用于长时间运行，性价比高；

4.EC-4pole系列：直径22 – 32mm，功率90 – 480W；4极强力电机拥有好的体积重量单位功率比， 使用寿命长。

5.EC-i系列：性能强劲，无刷且价格经济；尺寸紧凑；直径30 - 52 mm，功率30 - 180 W；

6.EC flat系列：薄型设计的无刷DC 盘式电机；直径9.2 – 90mm，功率0.2 – 260W；性能优异，价格经济；带有霍尔传感器和内置电子装置。

7.EC frameless flat：无框电机套件仅包括转子和定子——无轴承、无电机轴。外径仅为43至90 mm，结构紧凑。

编码器：

maxon_ENX 10 EASY XT

maxon_ENX 13 EASY INT/Abs.

maxon_ENX 16 EASY

maxon_ENX 16 EASY XT

maxon_ENX 16 EASY Abs.

maxon_ENX 16 EASY Abs. XT

maxon_ENX 16 EASY INT/Abs.

maxon_ENX 19 EASY INT/Abs.

maxon_ENX 22 EASY INT/Abs.

maxon_ENX 22 EMT

maxon_ENX 16 RIO
