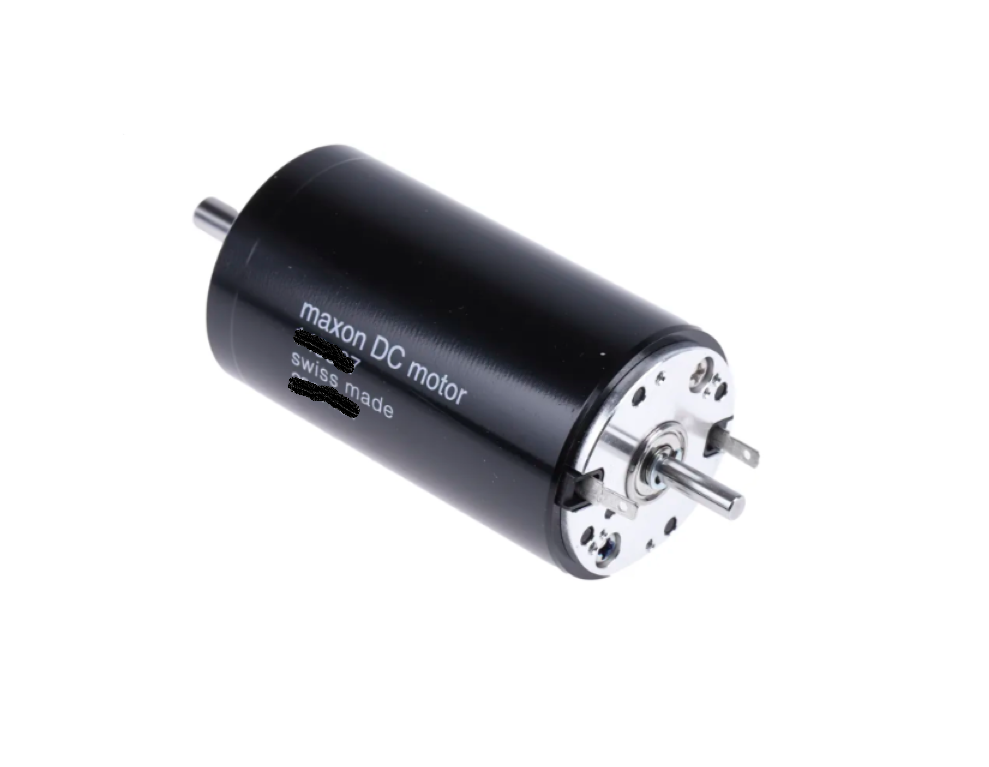

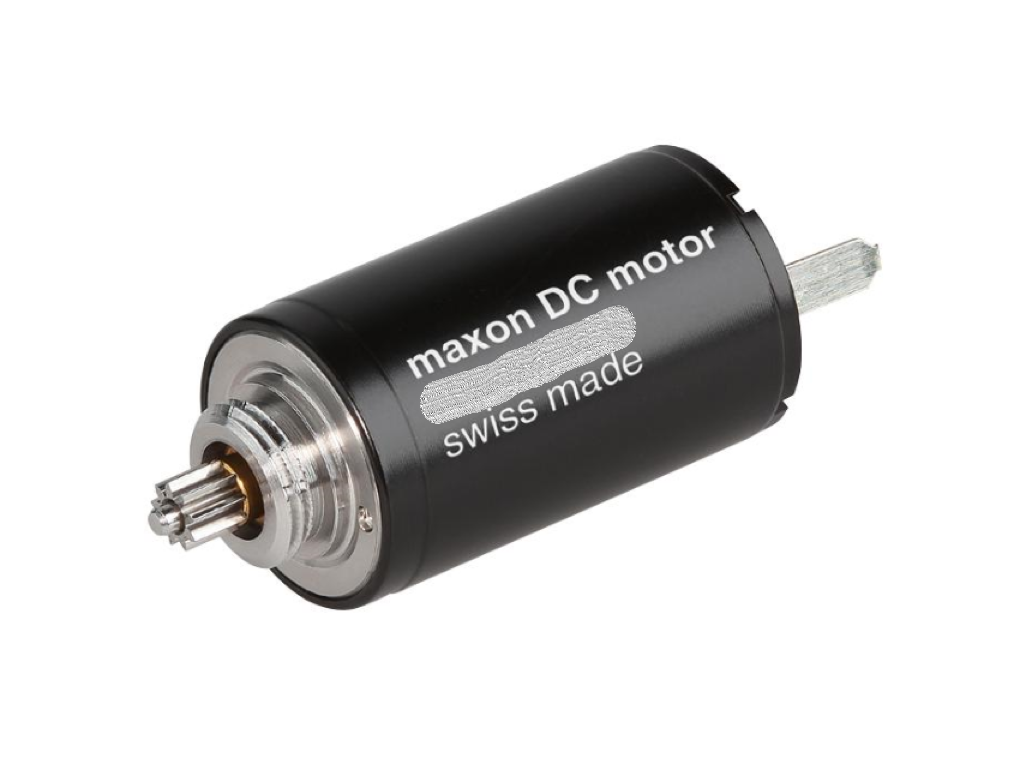

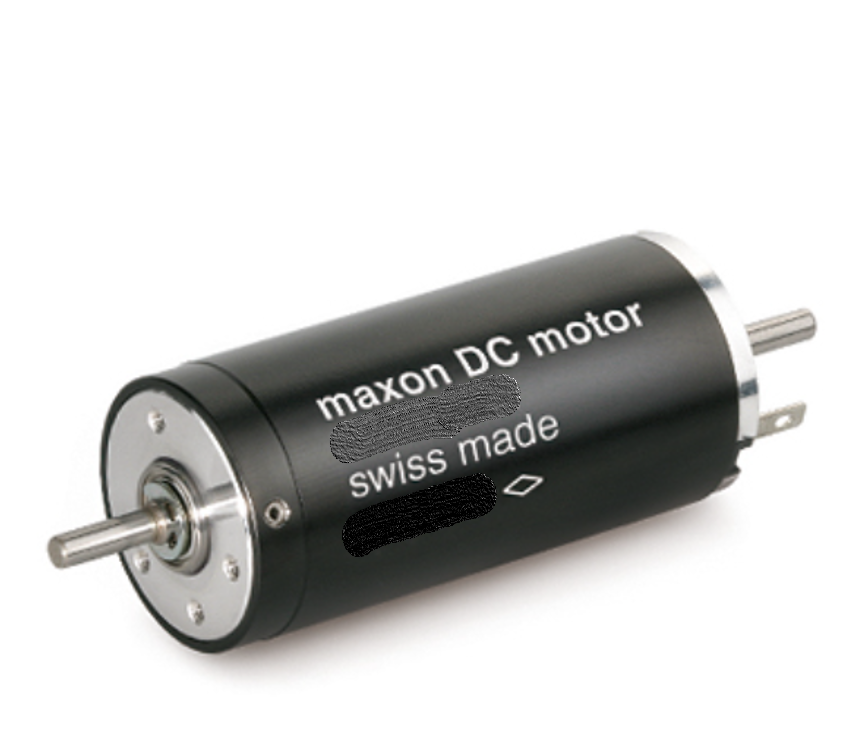

maxon DC-max16S 稀有金属电刷2W电压24V电动模型动力电机

maxon DC-max16S 稀有金属电刷CLL长效电容滚珠轴承2W电压24V

额定电压值

额定电压 24 V

空载转速 7470 rpm

空载电流 3.46 mA

额定转速 4220 rpm

额定转矩（最大连续转矩） 3.78 mNm

额定电流（最大连续负载电流） 0.128 A

堵转转矩 8.75 mNm

堵转电流 0.289 A

最大效率 80 %

特征值

相间电阻 83.2 Ω

相间电感 2.49 mH

转矩常数 30.3 mNm/A

转速常数 315 rpm/V

转速/转矩斜率 864 rpm/mNm

机械时间常数 9 ms

转子惯量 0.994 gcm²

热参数

外壳-环境热阻 29.8 K/W

绕组-外壳热阻 5.5 K/W

绕组热时间常数 4.81 s

电机热时间常数 288 s

环境温度 -30...+65 °C

绕组最高允许温度 +85 °C

机械参数

最大允许转速 11000 rpm

轴向间隙 0.05 - 0.15 mm

径向间隙 0.025 mm

最大轴向载荷（动态） 2.2 N

最大轴向压配合力（静态） 30 N

（静态，支撑轴） 200 N

最大径向载荷 7.8 N, 5 mm（距离法兰）

其它参数

极对数 1

换向片数量 7

重量 23 g

主要功能：

maxonEC系列无刷电机，在寿命、可靠性和精度方面有良好表现，并灵活组合齿轮箱、编码器和控制器等组件

基本配置：

maxon RE-max系列有刷电机，电机采用钕磁钢，具备高功率。范围：直径13 – 29毫米，功率0.75 – 22W

编码器

坚固耐用，可提供高精度和高分辨率信号的直流测速机和旋转变压器。 由于共振原因，这些组件主要安装在带通轴的电机上。 组件的安装专门针对电机进行适配

1.ENX：3通道编码器的空间要求小。脉冲数可在出厂时编程设置。

2.旋转变压器：可精确地识别DC电机的转子位置。

3.直流测速发电机：通过模拟转速信号进行转向识别。
