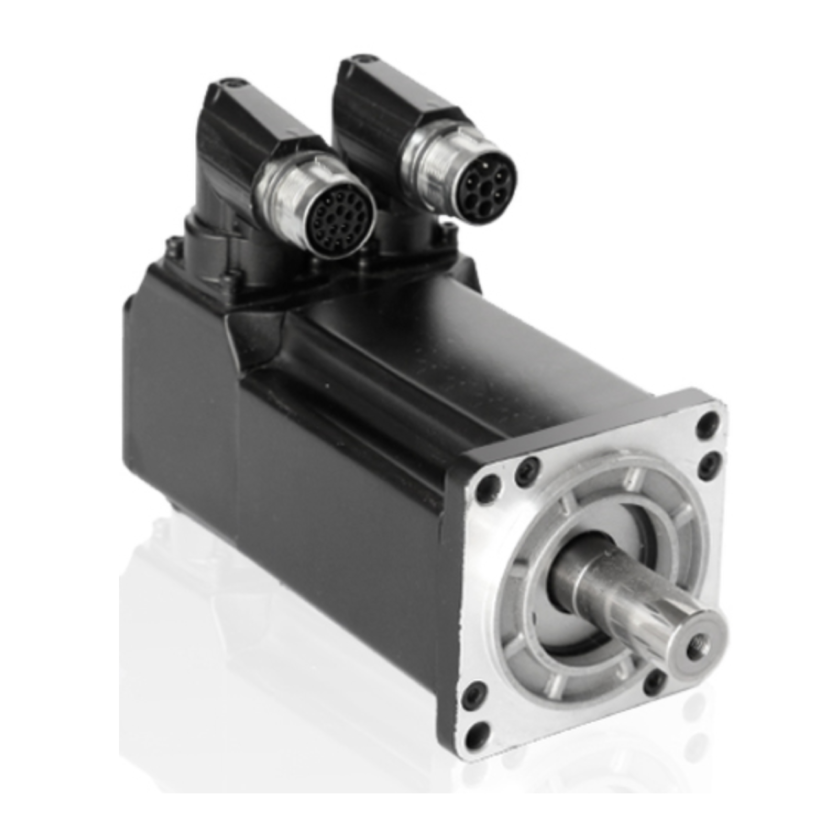

JAT_34S90-0950伺服电机印刷行业用高速伺服电机

JAT_34S90-0950伺服电机

峰值扭矩  Nm  11,6

堵转扭矩  Nm  9,5

额定扭矩  Nm  4

额定转速  min-1  500

峰值转速  min-1  2500

峰值电流（每相）  ARMS  16,0

堵转电流（每相）  ARMS  8,5

额定电源（每相）  ARMS  3,5

额定功率  W  209

额定电压  VDC  150

安装法兰  mm  200 x 240 x 20

电机扭矩常数（额定）Nm/A  1,12

电压常数  V/1000min-1  58,1

绕组电阻  Ω  0,15

绕组电感  mH  2,4

电机相数    2

极对数    50

电机无制动惯量  kgm2x 10-3  0,4

峰值电压  VDC  170

质量  kg  5,5

电机长度（L）  mm  190

轴尺寸（D） mm  14

绝缘等级  B  130 °C

环境温度    -20 ... +40

防护等级   IP40

轴向载荷  N  180

径向载荷  N  180

JAT_ECOSTEP_17H系列伺服电机特点：

紧凑高效：紧凑尺寸，高扭矩，可达4Nm

直接驱动：可以节省齿轮箱等传动组件，伺服操作，以实现高动态性

多种选项：多种机械选项

电气适配：调整绕组以优化性能

基本配置：

调试软件

可选配置：

定制电机法兰尺寸；

可配置编码器；

定制电缆长度。
