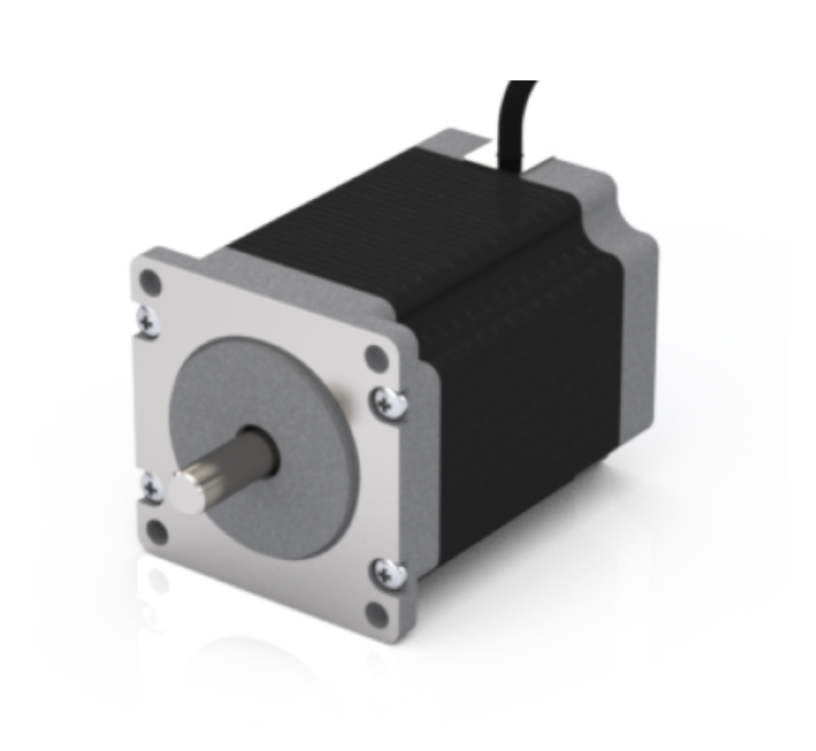

JAT_34S501-0700伺服电机3D打印行业用定位伺服电机
  • JAT_34S501-0700伺服电机3D打印行业用定位伺服电机
  • JAT_34S501-0700伺服电机3D打印行业用定位伺服电机
  • JAT_34S501-0700伺服电机3D打印行业用定位伺服电机
  • JAT_34S501-0700伺服电机3D打印行业用定位伺服电机

JAT_34S501-0700伺服电机3D打印行业用定位伺服电机

JAT_34S501-0700伺服电机3D打印行业用定位伺服电机,适用于高动态应用,满足对启停循环的高要求

技术参数主要功能基本配置可选配置质量保证

JAT_34S501-0700伺服电机

峰值扭矩  Nm  4

堵转扭矩  Nm  3,2

额定扭矩  Nm  2

额定转速  min-1  500

峰值转速  min-1  2000

峰值电流(每相)  ARMS  10,0

堵转电流(每相)  ARMS  7,0

额定电源(每相)  ARMS  4,2

额定功率  W  100

额定电压  VDC  325

安装法兰  mm  200 x 240 x 20

电机扭矩常数(额定)Nm/A  0,46

电压常数  V/1000min-1  23,8

绕组电阻  Ω  0,16

绕组电感  mH  0,97

电机相数    2

极对数    50

电机无制动惯量  kgm2x 10-3  0,14

峰值电压  VDC  370

质量  kg  2,6

电机长度(L)  mm  114

轴尺寸(D) mm  12

绝缘等级   F, 155 °C

环境温度    -20 ... +40

防护等级   IP40

轴向载荷  N  180

径向载荷  N  180


JAT_ECOSTEP_17H系列伺服电机特点:

紧凑高效:紧凑尺寸,高扭矩,可达4Nm

直接驱动:可以节省齿轮箱等传动组件,伺服操作,以实现高动态性

多种选项:多种机械选项

电气适配:调整绕组以优化性能


基本配置:

调试软件



可选配置:

定制电机法兰尺寸;

可配置编码器;

定制电缆长度。
