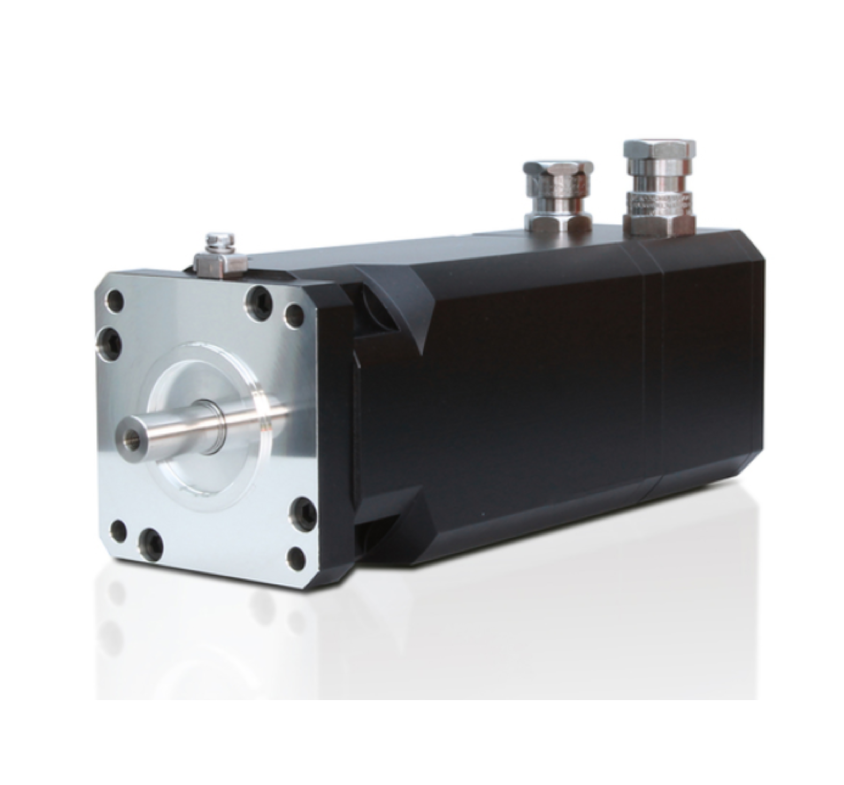

JAT_23S41-0650伺服电机标记和雕刻定位系统驱动电机

JAT_23S41-0650伺服电机

峰值扭矩  Nm  3,04

堵转扭矩  Nm  2,50

额定扭矩  Nm  1,47

额定转速  min-1  500

峰值转速  min-1  3000

峰值电流（每相）  ARMS  8,5

堵转电流（每相）  ARMS  6,8

额定电源（每相）  ARMS  4,1

额定功率  W  70

额定电压  VDC  60

安装法兰  mm  Ø 130 mm

电机扭矩常数（额定）Nm/A  0,36

电压常数  V/1000min-1  21,6

绕组电阻  Ω  0,60

绕组电感  mH  1,19

电机相数    2

极对数    50

电机无制动惯量  kgm2x 10-3  0,069

质量  kg  1,75

电机长度（L）  mm  144

轴尺寸（D） mm  10

绝缘等级  B  130 °C

环境温度    -20 ... +40

防护等级   IP40

轴向载荷  N  80

径向载荷  N  100

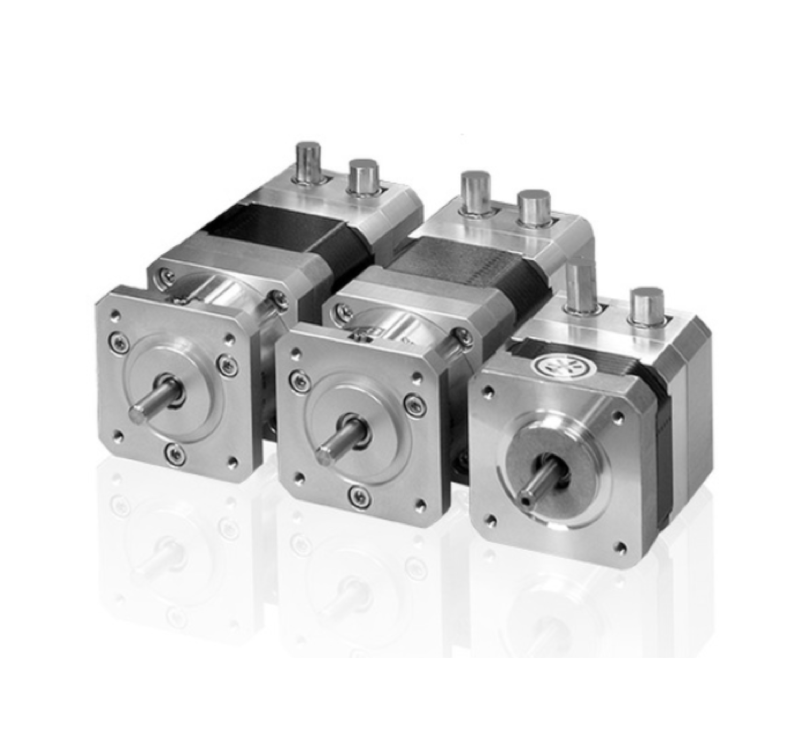

JAT_ECOSTEP_17H系列伺服电机特点：

紧凑高效：紧凑尺寸，高扭矩，可达4Nm

直接驱动：可以节省齿轮箱等传动组件，伺服操作，以实现高动态性

多种选项：多种机械选项

电气适配：调整绕组以优化性能

基本配置：

调试软件

可选配置：

定制电机法兰尺寸；

可配置编码器；

定制电缆长度。
