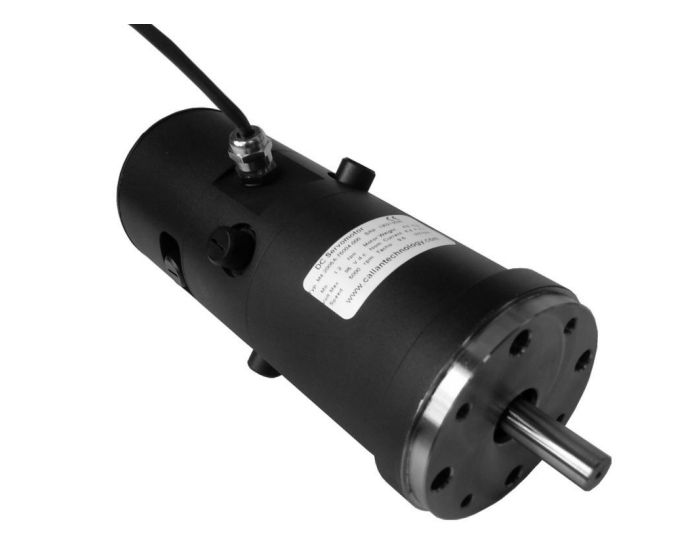

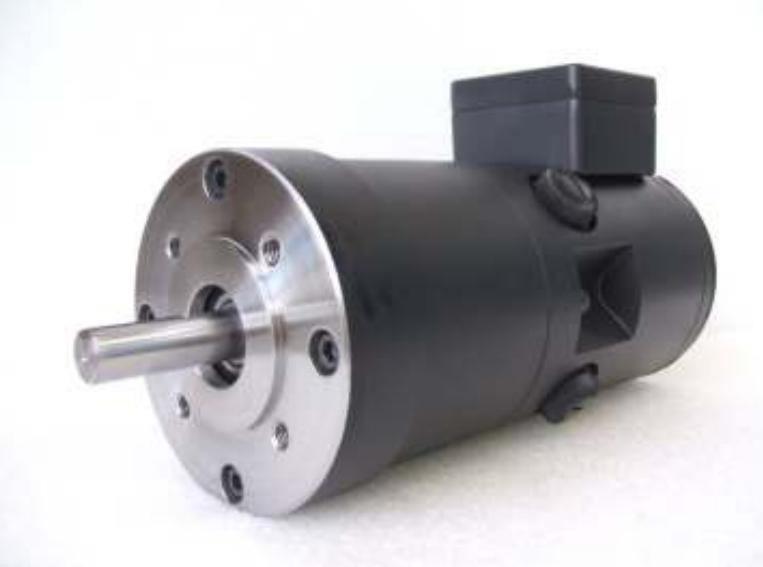

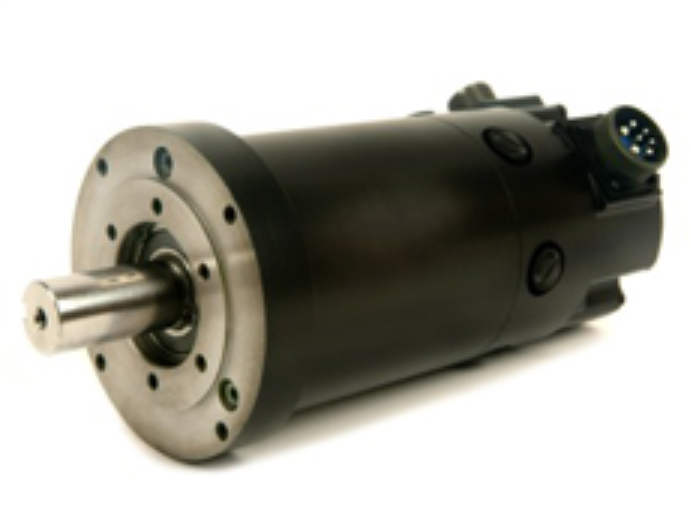

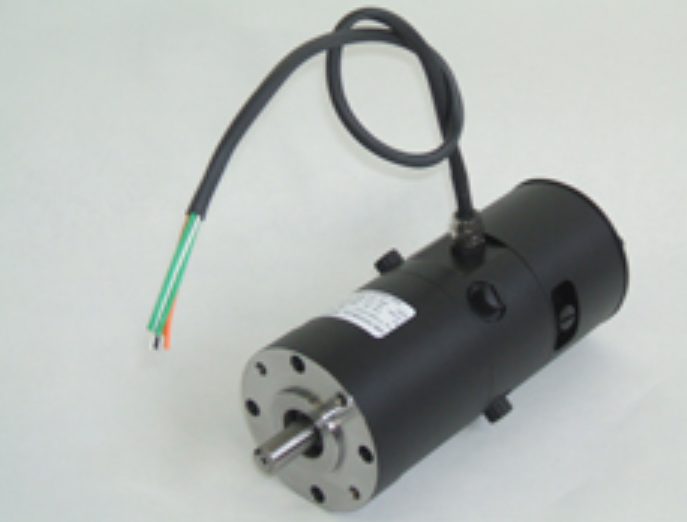

callan晶圆旋转应用伺服电机callanC4-161I稀土直流伺服电机

callan晶圆旋转应用伺服电机callanC4-161I稀土直流伺服电机,使用稀土磁铁使紧凑型电机不受退磁影响。

技术参数主要功能基本配置可选配置质量保证

callanC4-161I 75V直流伺服电机具体参数举例:

标称电源电压 VT (V)   75

转速可达 Nmax (rpm)  5400

连续扭矩 Tc (Nm)  0.21

静止扭矩 Ts (Nm)  1.57

连续功率可达 功率 (W)  60

持续扭矩下电流 Ic (A)  2.35

静止扭矩时电流 IS (A)  21.6

空载电流 INL (A)  0.39

扭矩常数 KT (Nm/A)  0.096

反电动势常数 Ke (V/krpm) 10.2

直流电阻 R (Ω)  3.4

电感 L (mH)  4.9

电子时间常数 τe(msec)  1.4

机械时间常数 τm(msec)  18

转动惯量 JM (kgcm2)   0.49

重量 M (kg)  1.6

静摩擦力 TF (Nm)  0.017

粘性阻尼 F1 (Nm/krpm)   0.003


规格:

扭矩:10 到 30Nm

功率:1.5 - 2.6 千瓦

转速:3200 rpm

特点:

紧凑尺寸

稀土磁铁材料

6极电机


基本配置:

圆形法兰 (IMB14)

PG 格兰

IP44 密封

键槽

测速电机


可选配置:

制动部件

连接件

特殊绕组

无键槽

特殊轴

恒温器

油封

特殊密封

方法兰 (IMB5)
