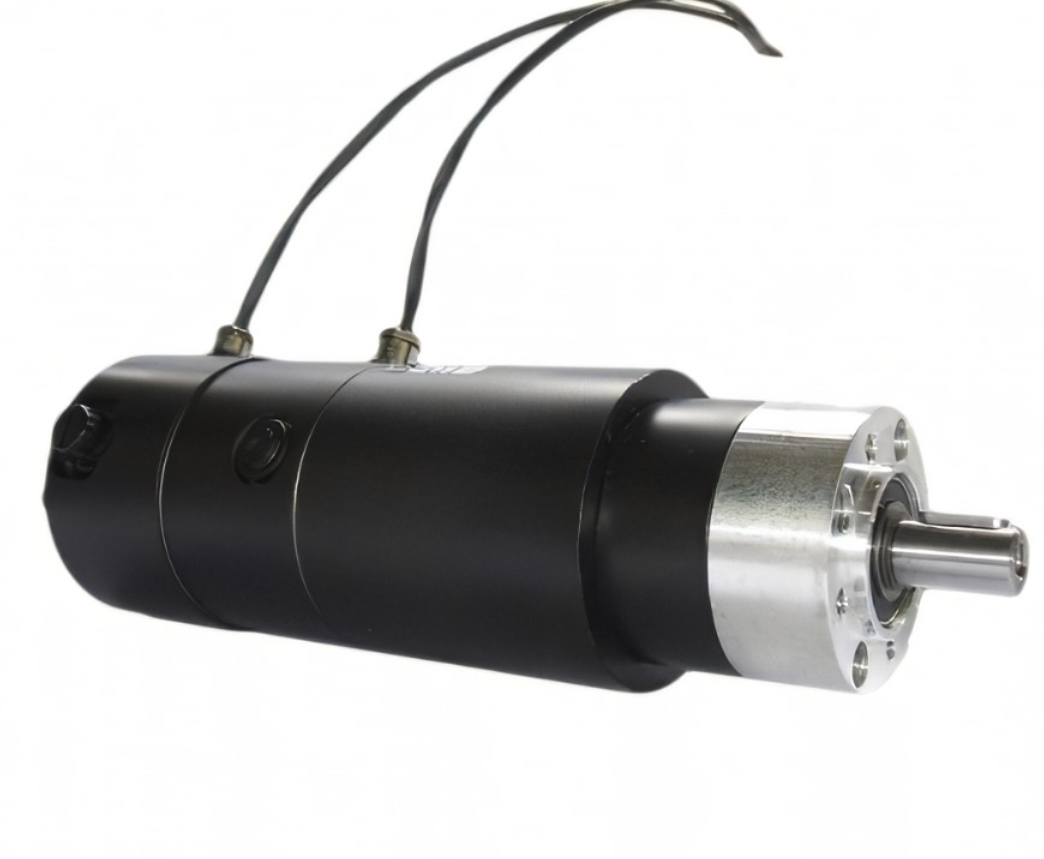

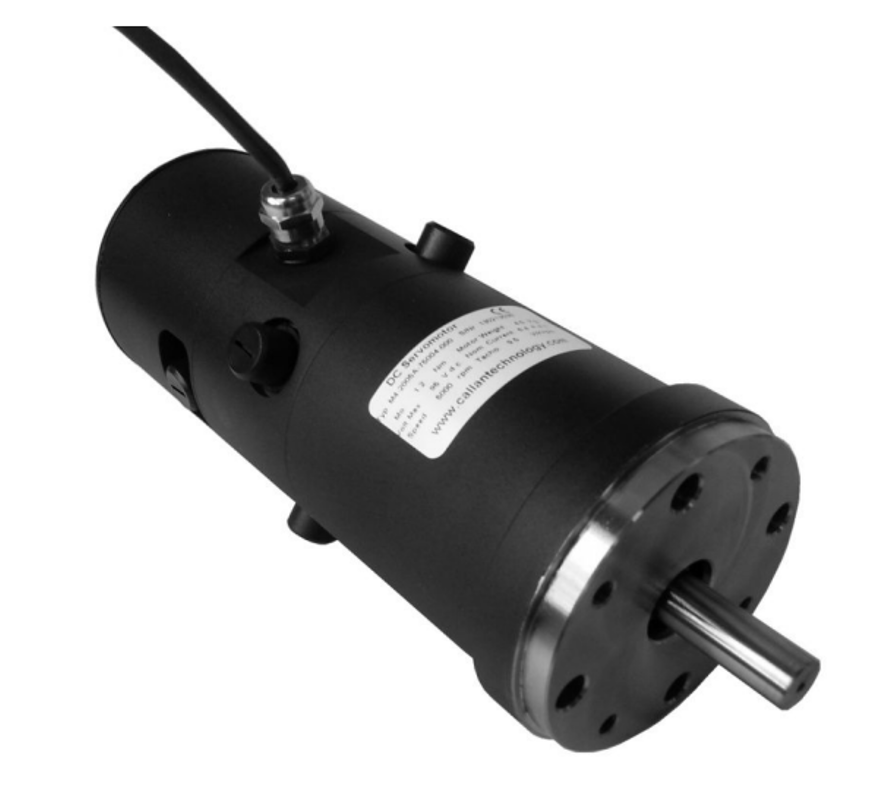

callanC4-161F高性能直流伺服电机用于坐标测量机驱动

callanC4-161F 48V直流伺服电机具体参数举例：

标称电源电压 VT (V)   48

转速可达 Nmax (rpm)  6500

连续扭矩 Tc (Nm)  0.19

静止扭矩 Ts (Nm)  1.67

连续功率可达 功率 (W)  70

持续扭矩下电流 Ic (A)  4.1

静止扭矩时电流 IS (A)  46.5

空载电流 INL (A)  0.84

扭矩常数 KT (Nm/A)  0.051

反电动势常数 Ke (V/krpm） 5.35

直流电阻 R (Ω)  1.01

电感 L (mH)  1.36

电子时间常数 τe（msec）  1.3

机械时间常数 τm（msec）  19

转动惯量 JM (kgcm2)   0.49

重量 M (kg)  1.6

静摩擦力 TF (Nm)  0.017

粘性阻尼 F1 (Nm/krpm)   0.003

主要功能：

磁性设计特点，确保低齿槽转矩值。 绕组可在 12、24、28 和 75V 直流电压下运行。转子包含一个刚性熔断换向器，并在高质量滚珠轴承中运行。 标准选项包括一系列行星齿轮箱和多个反馈选项。 提供两种基本长度，连续输出扭矩为 0.2Nm 和 0.4Nm

基本配置：

0.2 至 0.4Nm扭矩

8000 rpm 转速

紧凑尺寸

稀土磁铁转子2极电机

绝缘等级可达C级

圆形法兰

PG 带飞线的压盖

IP44 密封

无键槽

可选配置：

多绕组

行星齿轮箱

输出轴直径

6 毫米或 8 毫米

多种反馈选项

安装尺寸
