callanC4-161D直流伺服电机用于晶圆旋转驱动紧固高效
  • callanC4-161D直流伺服电机用于晶圆旋转驱动紧固高效
  • callanC4-161D直流伺服电机用于晶圆旋转驱动紧固高效
  • callanC4-161D直流伺服电机用于晶圆旋转驱动紧固高效
  • callanC4-161D直流伺服电机用于晶圆旋转驱动紧固高效

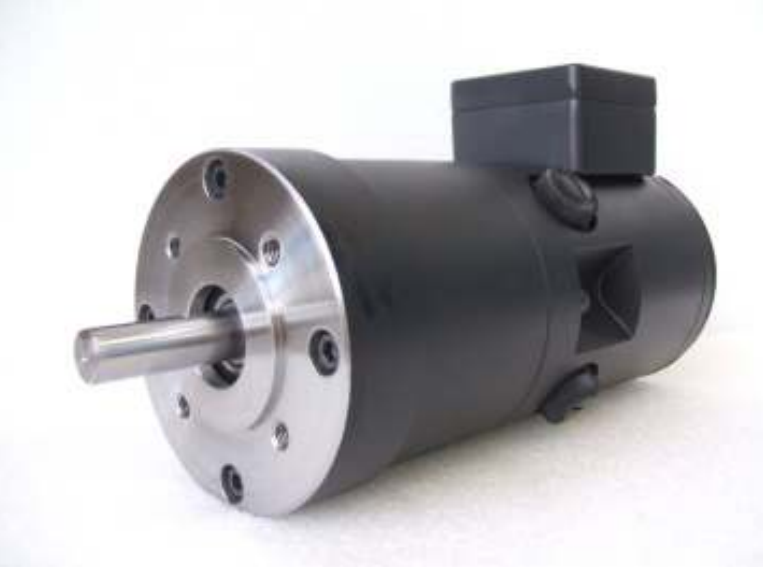

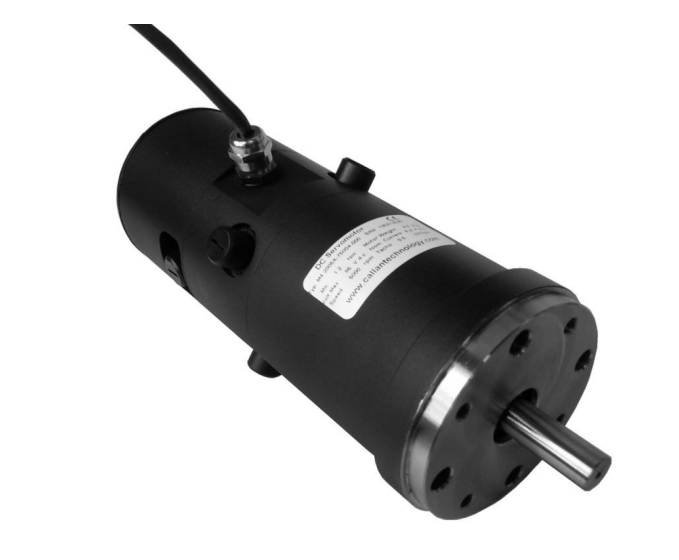

callanC4-161D直流伺服电机用于晶圆旋转驱动紧固高效

callanC4-161D直流伺服电机用于晶圆旋转驱动紧固高效,使用稀土磁铁使紧凑型电机不受退磁影响。

技术参数主要功能基本配置可选配置质量保证

callanC4-161D 24V直流伺服电机具体参数举例:

标称电源电压 VT (V)   24

转速可达 Nmax (rpm)  4500

连续扭矩 Tc (Nm)  0.18

静止扭矩 Ts (Nm)  1.33

连续功率可达 功率 (W)  75

持续扭矩下电流 Ic (A)  5.5

静止扭矩时电流 IS (A)  46

空载电流 INL (A)  0.99

扭矩常数 KT (Nm/A)  0.035

反电动势常数 Ke (V/krpm) 3.75

直流电阻 R (Ω)  0.5

电感 L (mH)  0.67

电子时间常数 τe(msec)  1.3

机械时间常数 τm(msec)  20

转动惯量 JM (kgcm2)   0.49

重量 M (kg)  1.6

静摩擦力 TF (Nm)  0.017

粘性阻尼 F1 (Nm/krpm)   0.003


主要功能:

电机磁性设计特点,确保低齿槽转矩值。 绕组可在 12、24、28 和 75V 直流电压下运行。转子包含一个刚性熔断换向器,并在高质量滚珠轴承中运行。 标准选项包括一系列行星齿轮箱和多个反馈选项。 提供两种基本长度,连续输出扭矩为 0.2Nm 和 0.4Nm

基本配置:

圆形法兰

PG 带飞线的压盖

IP44 密封

无键槽


可选配置:

多绕组

行星齿轮箱

输出轴直径

6 毫米或 8 毫米

多种反馈选项

安装尺寸
